LabVIEW Vision获取单像素点位置的像素值变化

石鑫华视觉

有些时候，可能为了测试一下工业相机的成像质量，需要对单个像素点的像素值的变化进行测试，主要是看一下它的漂移情况。
通常情况下，电子产品，都会有温度漂移，而且一般是温度越高，则漂移越剧烈。所以，通常是电子产品在低温下（能工作的情况下），其温漂要低，而高温下则在高。这也就是有些科研相机，还需要加制冷工艺的原因。
一般的工业相机，同一个像素点的像素值，可能都有十几个灰度值（彩色相机则是RGB三个平面灰度值）的变化。好一些的相机，则可能是10以内的灰度值变化。当然，这个与相机芯片本身的工艺水平有关，还与亮度有关。如果是相同工艺，通常是单个像素的尺寸越大，则进光亮越多，其温漂也要越低。当然，我们这里不研究相机或芯片的工艺，只是来测试一下工业相机成像后的图像的质量如何。

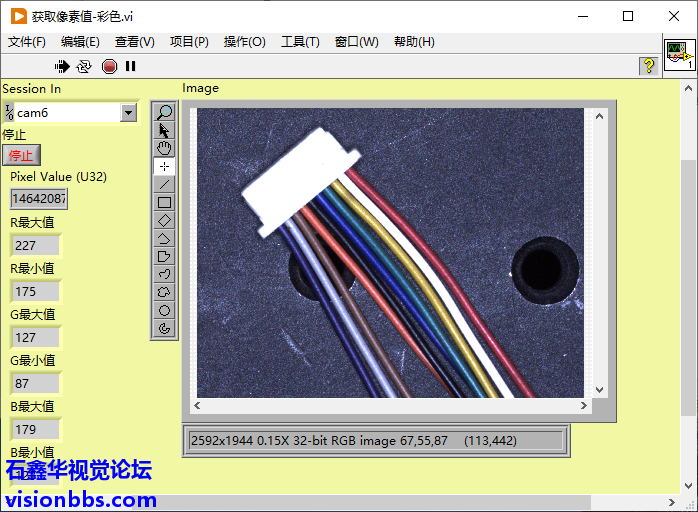

彩色相机

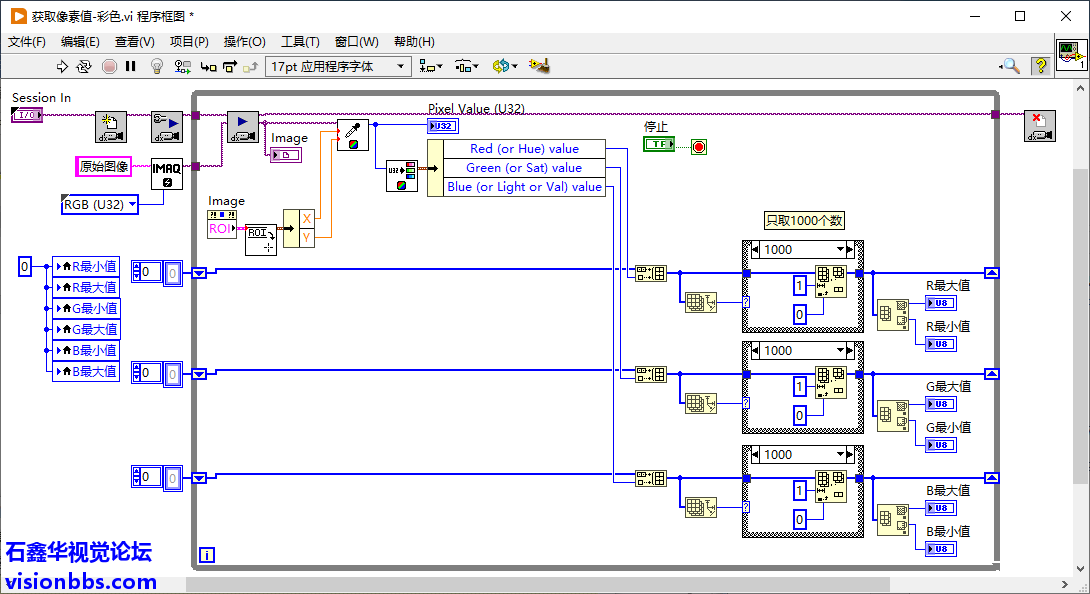

彩色相机程序框图

黑白相机

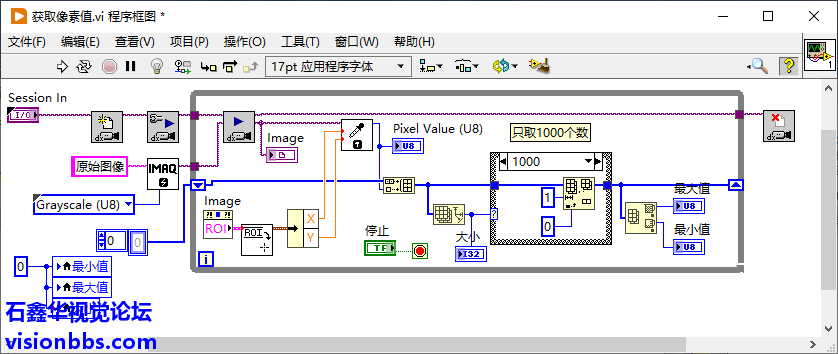

黑白相机程序框图
实现方法上相对是比较简单的，只需要使用获取像素值函数或获取颜色像素值函数即可得到像素值。然后使用数组得到最大最小值，或自行比较最大最小值，就可以得到区间范围了，也就可以得到变化量。
本示例，只是简单的演示一下获取像素值，并没有做太多深入的优化。例如说，当ROI的位置变化时，其实最大、最大值是要重新设置的，不然就会与前面的重叠了，肯定是有问题的。

获取像素值.vi (50.46 KB, 下载次数: 1, 售价: 1 元)

2021-4-17 11:43 上传

点击文件名下载附件

获取像素值-彩色.vi (55.33 KB, 下载次数: 0, 售价: 1 元)

2021-4-17 11:43 上传

点击文件名下载附件
