    大恒金星VEN-042-121U3M/C板级40万像素121一体式单目USB3.0接口板级相机
    金星(VENUS)系列是大恒图像推出的成熟的板级工业数字相机,有一体式和分体式两种类型可供选择,相机小巧轻便,部分型号采用FPC软排线连接,安装更加灵活,为有极小空间、低重量、低功耗以及低发热量等需求的用户提供了很好的选择。

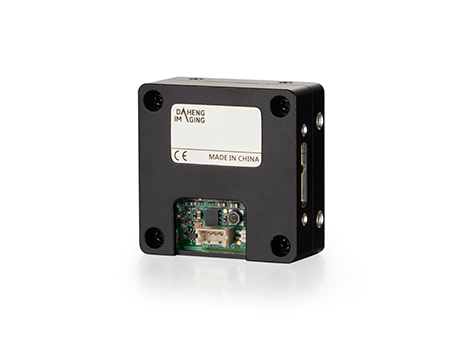

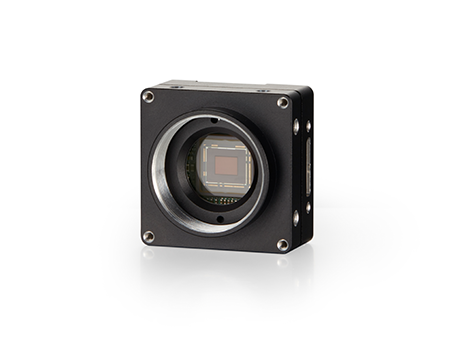

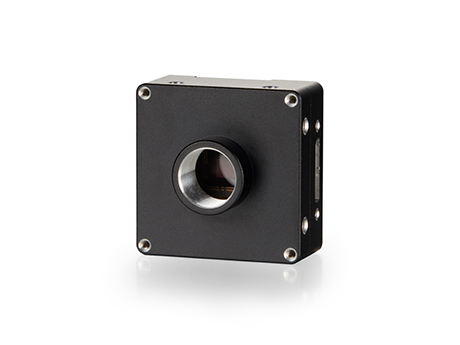

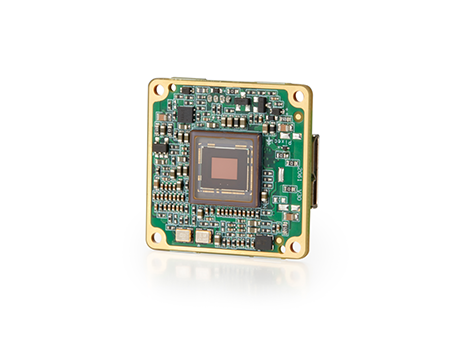

    大恒金星VEN-042-121U3M/C工业相机

    大恒金星VEN-042-121U3M/C工业相机

    大恒金星VEN-042-121U3M/C工业相机

    大恒金星VEN-042-121U3M/C工业相机
    VEN-042-121U3M/C
    金星系列一体式单目USB3.0接口板级相机
    金星系列(VEN-U3)一体式板级相机,为有极小空间、低重量、低功耗以及低发热量等需求的用户提供了极佳的选择。VEN-042-121U3M/C采用全局曝光的Sony IMX297 CMOS 感光芯片,通过USB3.0(Micro B)数据接口进行图像数据传输,提供C接口外壳版、S接口外壳版、CS接口外壳版和裸板(No-mount)四个版本可选,体积小巧,具有较大的安装灵活性。

    规格参数
    型号
    VEN-042-121U3M
    VEN-042-121U3C
    分辨率
    720×540
    帧率(fps
    121.8
    传感器厂家
    SONY
    传感器
    1/2.9" IMX297 Global shutter CMOS
    像素尺寸
    6.9μm×6.9μm
    像素深度
    8bit10bit
    数据接口
    USB3.0
    镜头接口
    No-mount / C / S / CS
    光谱
    黑白
    彩色
    图像数据格式
    Mono8/Mono10
    Bayer RG8/Bayer RG10
    信噪比
    43.57dB
    曝光时间
    标准:20us-1s
    增益
    0dB~24dB
    I/O接口
    1路光耦隔离输入,1路双向GPIO
    供电需求
    USB3.0总线供电
    功耗
    1.18W@5VDC
    工作温度
    0° C ~ +45° C
    存储温度
    -20° C ~ +70° C
    工作湿度
    10% ~ 80%
    机械尺寸(W×H ×L
    35 mm × 35 mm × 15.8 mm(不含镜头接口长度 )
    重量
    32 gC口);32 gS口);31 gCS口);7 g(裸板)
    认证及标准
    CERoHS USB3 VisionGenICam

    性能特点
    支持增益、自动增益、曝光、自动曝光
    可输出多种格式图像数据:16KB 用户数据区,保存算法系数、参数配置等

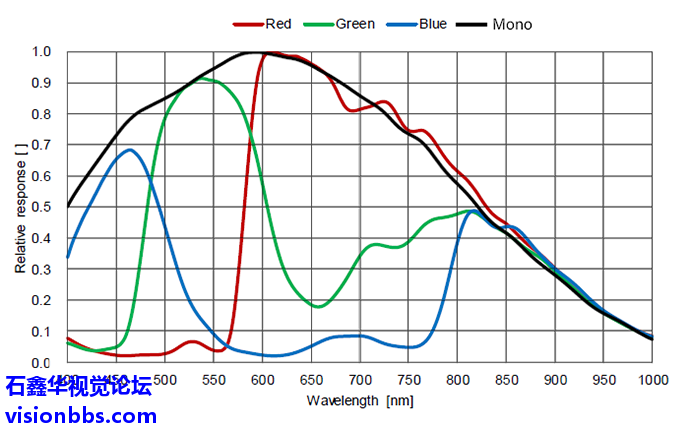

    光谱曲线

    VEN-042-121U3M/C

    IO接口

    大恒图像VEN-042-121U3M/C IO电气接口

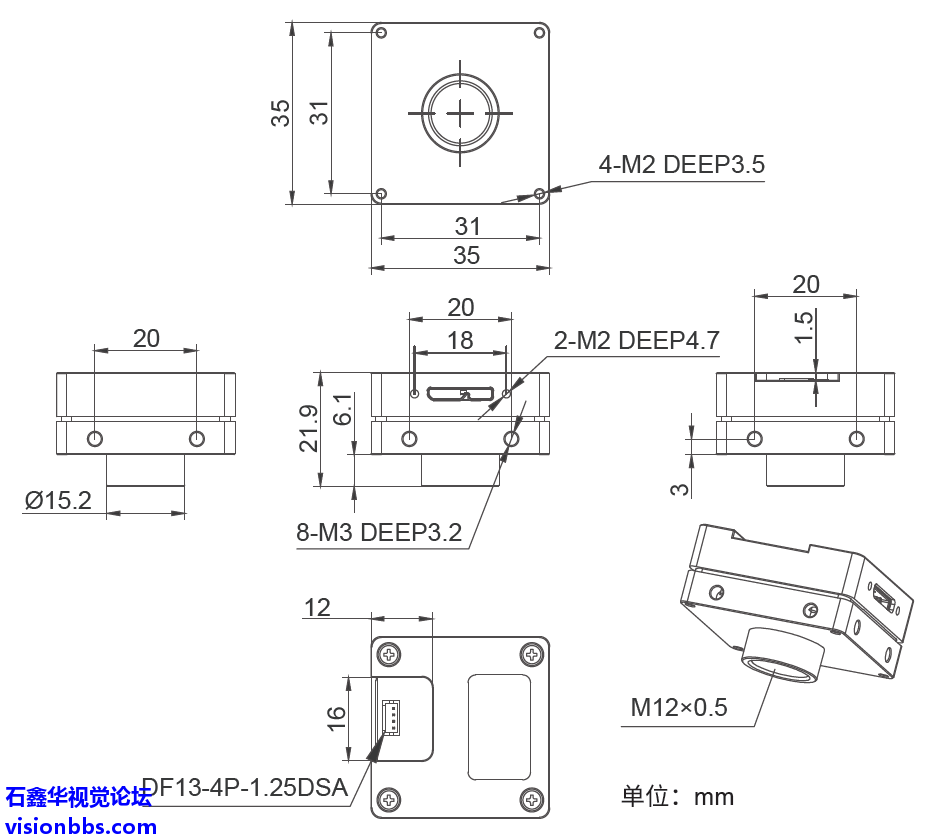

    机械尺寸

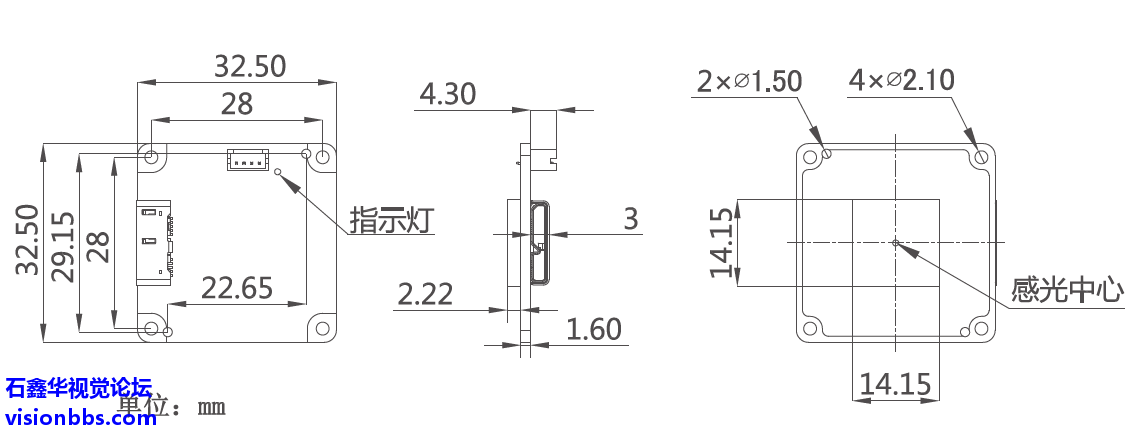

    VEN-042-121U3M/CNo-mount

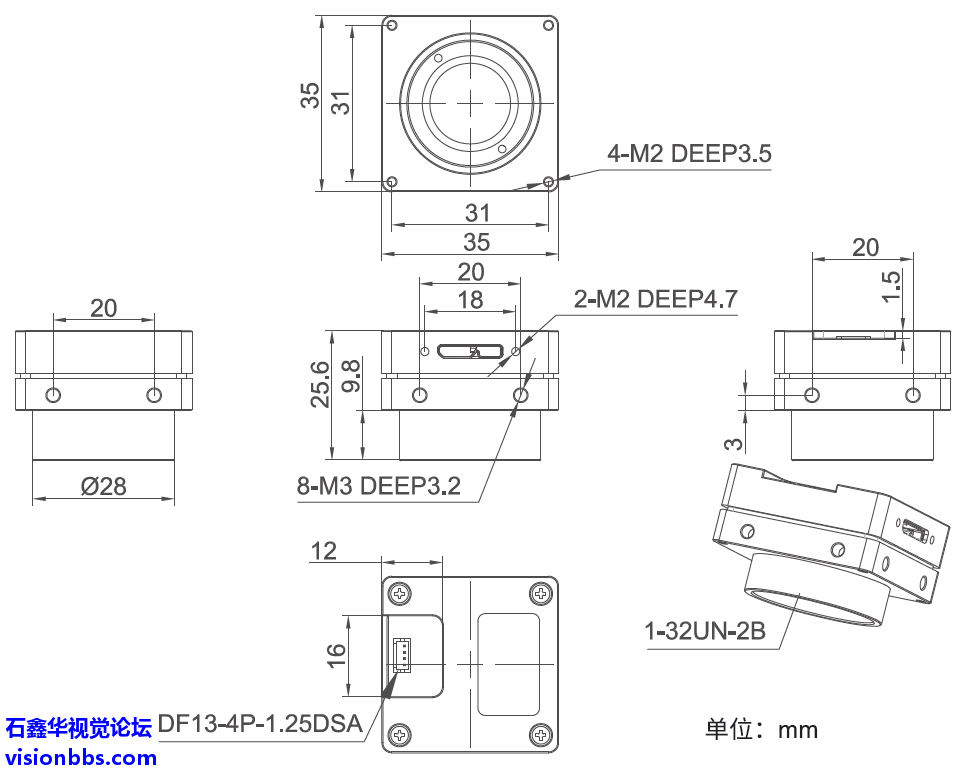

    VEN-042-121U3M/CC

    VEN-042-121U3M/CS

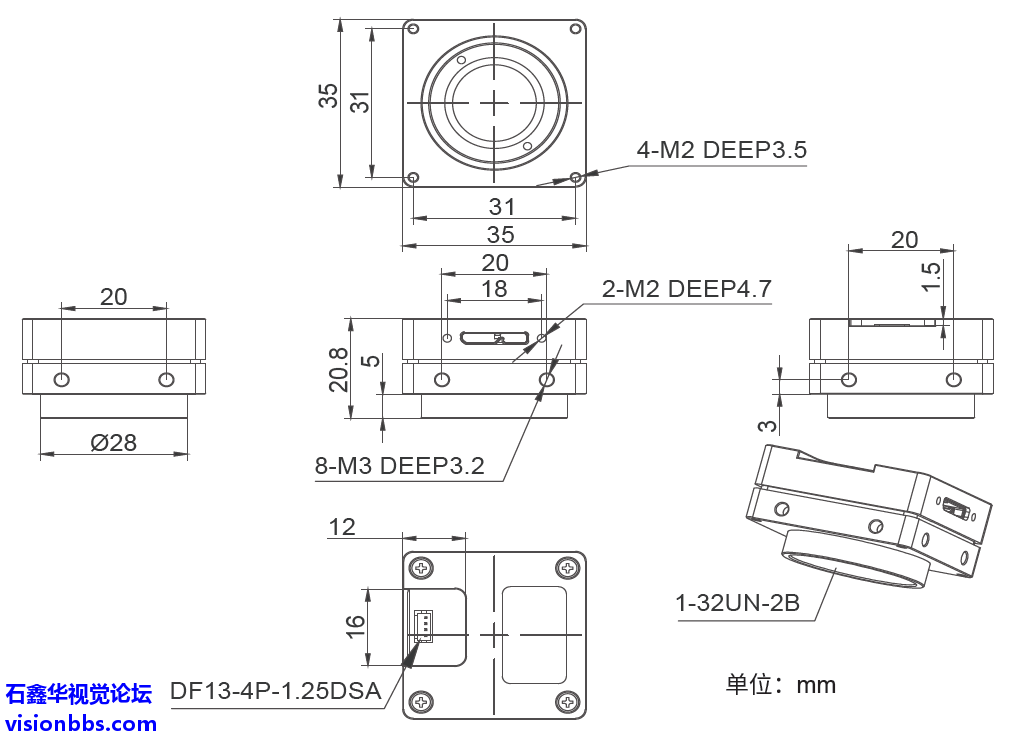

    VEN-042-121U3M/C,CS口
