大恒金星VEN-160-227U3M/C-FPC板级160万像素227帧USB3.0一体式单目FPC接口板级相机

金星（VENUS）系列是大恒图像推出的成熟的板级工业数字相机，有一体式和分体式两种类型可供选择，相机小巧轻便，部分型号采用FPC软排线连接，安装更加灵活，为有极小空间、低重量、低功耗以及低发热量等需求的用户提供了很好的选择。

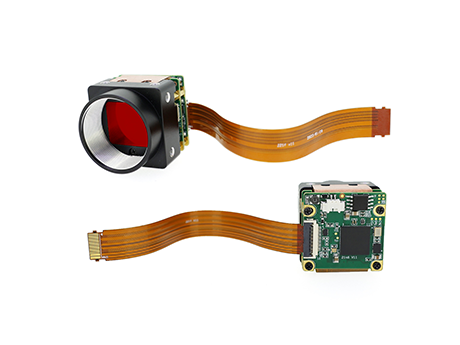

大恒金星VEN-160-227U3M/C-FPC工业相机

VEN-160-227U3M/C-FPC

金星系列一体式单目FPC接口板级相机

VEN-160-227U3M/C-FPC是大恒图像自主研发的金星系列（VEN-U3）一体式工业数字相机， 结构紧凑坚固， 采用全局曝光的Sony IMX273 CMOS 感光芯片， 通过USB3.0（水平FPC）进行数据的传输，具有性能出色、安装及使用方便等特点， 是高可靠性、高性价比的工业数字相机产品。

规格参数

型号	VEN-160-227U3M-FPC	VEN-160-227U3C-FPC
分辨率	1440(H) × 1080(V)
帧率（fps）	227
传感器厂家	SONY
传感器	1/2.9" Sony IMX273 Global shutter  CMOS
像素尺寸	3.45μm×3.45μm
像素深度	8bit，10bit
数据接口	USB3.0（水平FPC）
镜头接口	C，CS
光谱	黑白	彩色
图像数据格式	Mono8/Mono10	Bayer RG8/Bayer RG10
信噪比	41dB
曝光时间	极小：1μs ~ 100μs，实际步长：1μs；标准：20μs ~ 1s，实际步长：1 行周期
增益	0dB ~ 24dB；默认值0dB，步长0.1dB
Binning	1×1，1×2，1×4，2×1，2×2，2×4，4×1，4×2，4×4
像素抽样	Sensor：1×1，2×2
镜像翻转	水平镜像，垂直镜像
I/O接口	1路双向GPIO
供电需求	USB3.0总线供电
功耗	1.7W@5VDC
工作温度	0° C ~ +45° C
存储温度	-20° C ~ +70° C
工作湿度	10% ~ 80%
机械尺寸（W×H ×L）	29 mm × 29 mm × 25.1±1 mm（不含C接口长度）
重量	36 g（C口）；38 g（S口）
认证及标准	CE，RoHS， USB3 Vision，GenICam

性能特点

10cm / 20cm / 50cm

支持Binning、像素抽样、黑电平、数字移位功能

支持锐化和降噪功能

序列控制功能支持多组功能参数配置

查找表、参数组、计数器和定时器功能

取消参数范围限制，可扩大曝光、增益等参数的范围值

提供16KB 用户数据区，保存算法系数、参数配置等

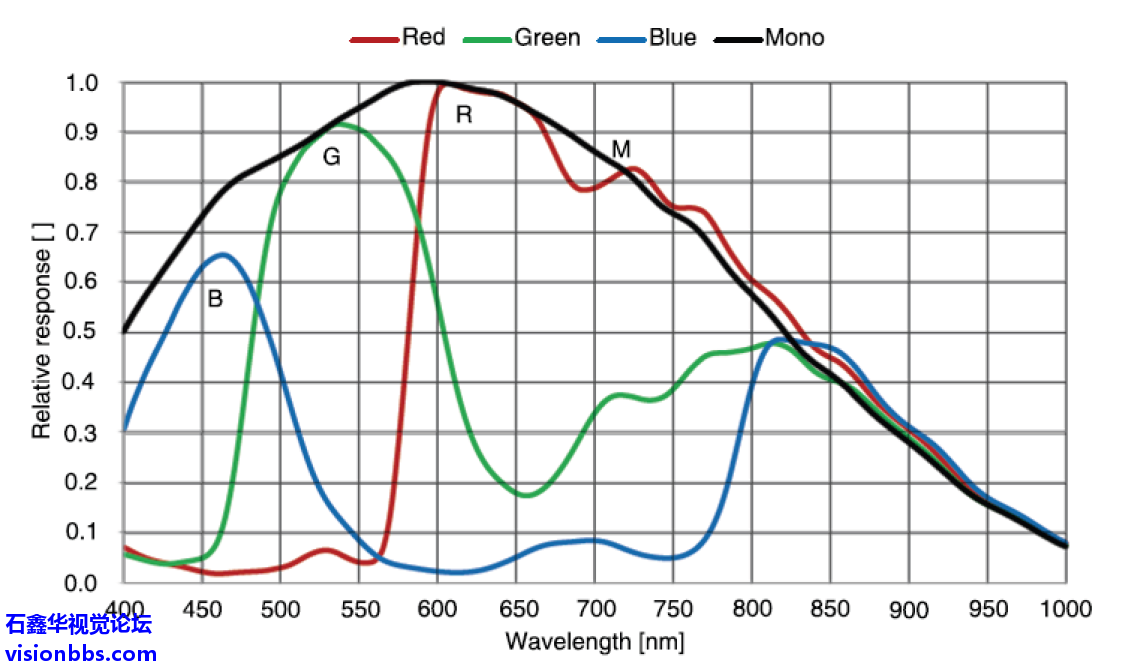

光谱曲线

VEN-160-227U3M/C-FPC

IO接口

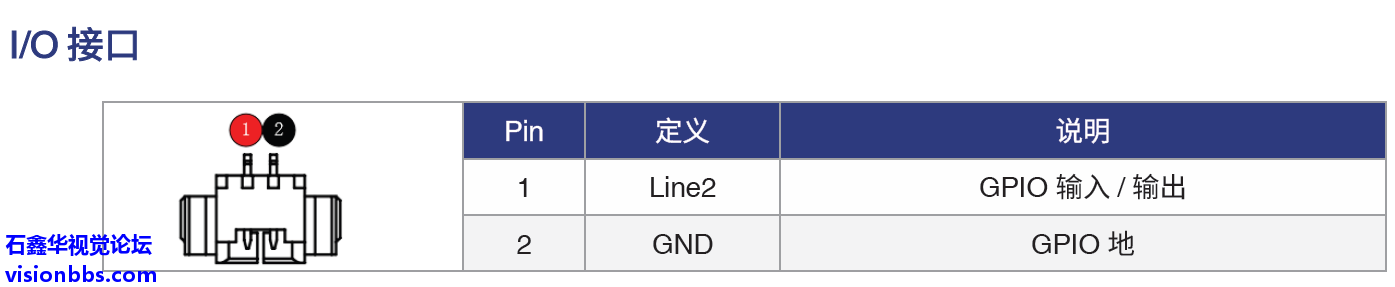

大恒图像VEN-160-227U3M/C-FPC IO接口

大恒图像VEN-160-227U3M/C-FPC FPC接口

机械尺寸

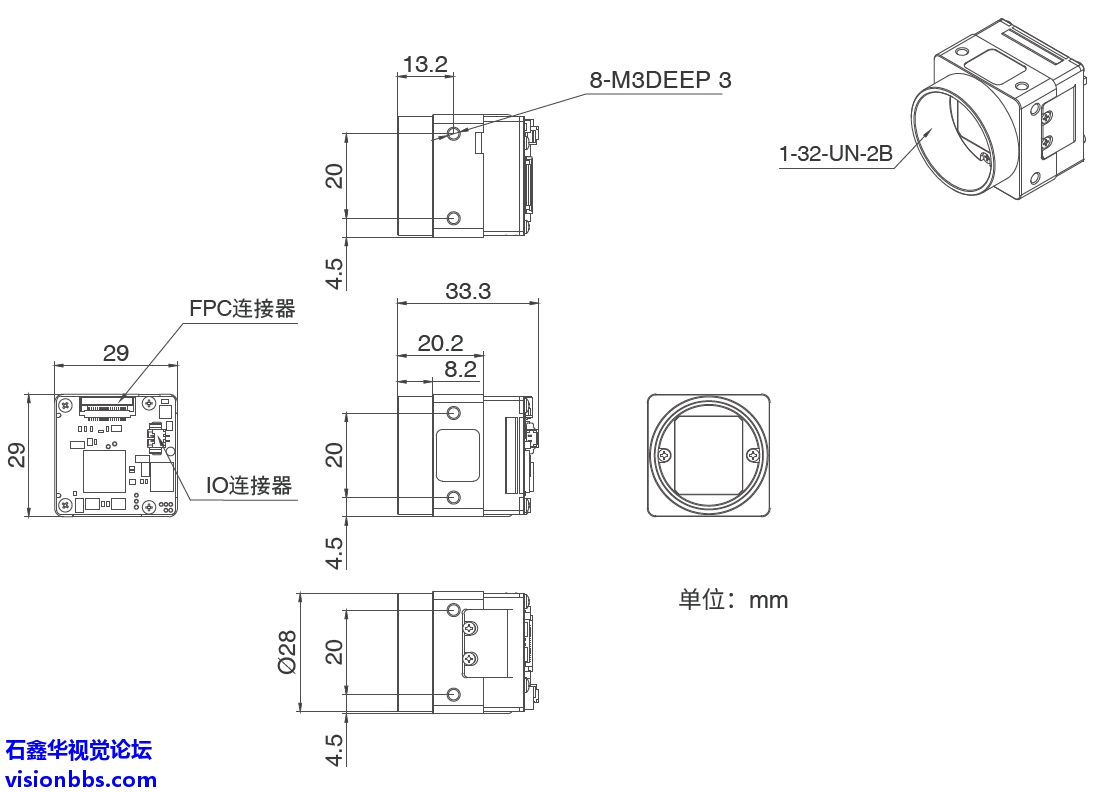

VEN-160-227U3M/C-FPCC口

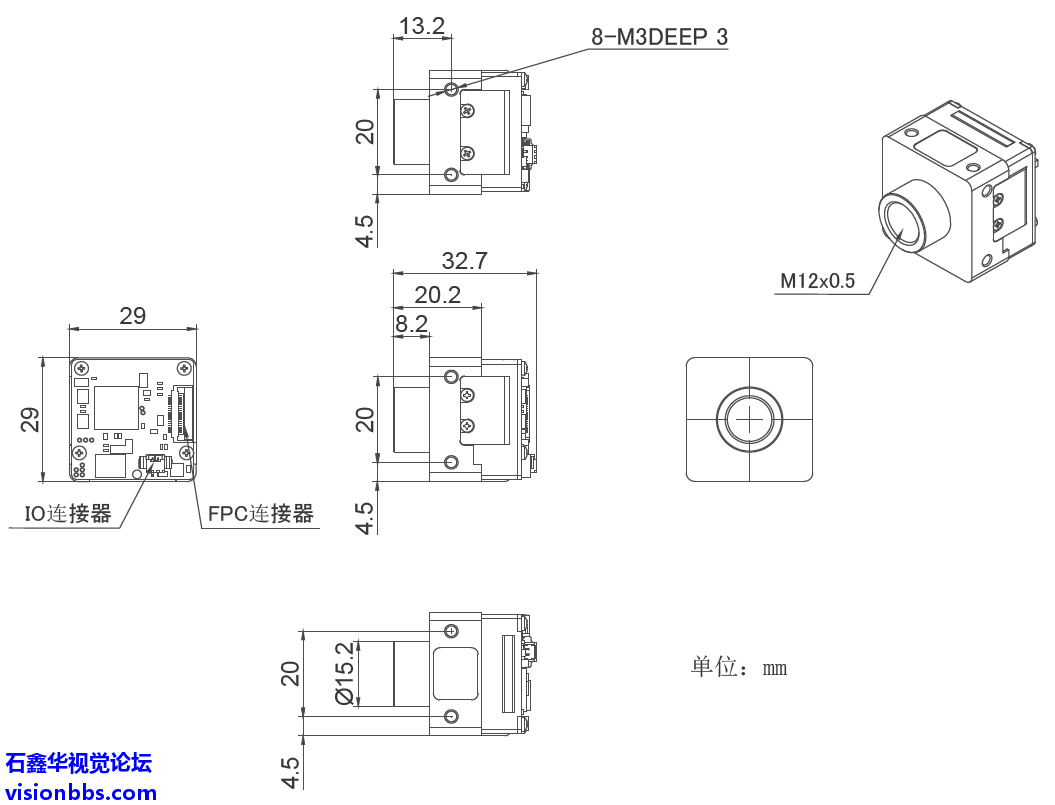

VEN-160-227U3M/C-FPCS口
