    大恒金星VEN-303-107U3M/C-FPC板级300万像素107USB3.0一体式单目FPC接口板级相机
    金星(VENUS)系列是大恒图像推出的成熟的板级工业数字相机,有一体式和分体式两种类型可供选择,相机小巧轻便,部分型号采用FPC软排线连接,安装更加灵活,为有极小空间、低重量、低功耗以及低发热量等需求的用户提供了很好的选择。

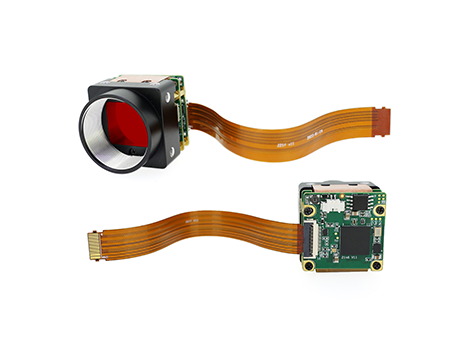

    大恒金星VEN-303-107U3M/C-FPC工业相机
    VEN-303-107U3M/C-FPC
    金星系列一体式单目FPC接口板级相机
    VEN-303-107U3M/C-FPC是大恒图像自主研发的金星系列(VEN-U3)一体式工业数字相机, 结构紧凑坚固, 采用全局曝光的Sony CMOS 感光芯片, 通过USB3.0(水平FPC)进行数据的传输,具有性能出色、安装及使用方便等特点, 是高可靠性、高性价比的工业数字相机产品。

    规格参数
    型号
    VEN-303-107U3M-FPC
    VEN-303-107U3C-FPC
    分辨率
    2048×1536
    帧率(fps
    107.6
    传感器厂家
    SONY
    传感器
    1/1.8" Global shutter CMOS
    像素尺寸
    3.45μm×3.45μm
    模数转换精度
    12bit
    像素深度
    8bit10bit
    数据接口
    USB3.0(水平FPC
    镜头接口
    C
    光谱
    黑白
    彩色
    图像数据格式
    Mono8/Mono12
    Bayer RG8/Bayer RG12
    信噪比
    40.56dB
    曝光时间
    极小:1μs ~ 100μs;标准:20μs ~ 1s
    增益
    0dB ~ 24dB
    Binning
    FPGA1×11×21×42×12×22×44×14×24×4
    像素抽样
    FPGA1×11×21×42×12×22×44×14×24×4
    镜像翻转
    水平镜像,垂直镜像
    I/O接口
    1路双向GPIO
    供电需求
    USB3.0总线供电
    功耗
    2.59W@5VDC
    工作温度
    0° C ~ +45° C
    存储温度
    -20° C ~ +70° C
    工作湿度
    10% ~ 80%
    机械尺寸(W×H ×L
    29 mm × 29 mm × 25.1±1 mm(不含C接口长度)
    重量
    36 g
    认证及标准
    CERoHS USB3 VisionGenICam

    性能特点
    FPC 软排线可选:10cm / 20cm / 50cm
    支持GammaBinning、像素抽样、黑电平、数字移位功能
    支持环境光源预设、颜色转换、饱和度功能
    序列控制功能支持多组功能参数配置
    查找表、参数组、计数器和定时器功能
    取消参数范围限制,可扩大曝光、增益、白平衡等参数的范围值
    提供16KB 用户数据区,保存算法系数、参数配置等
    512KB 用户数据区,存放大容量数据和文件

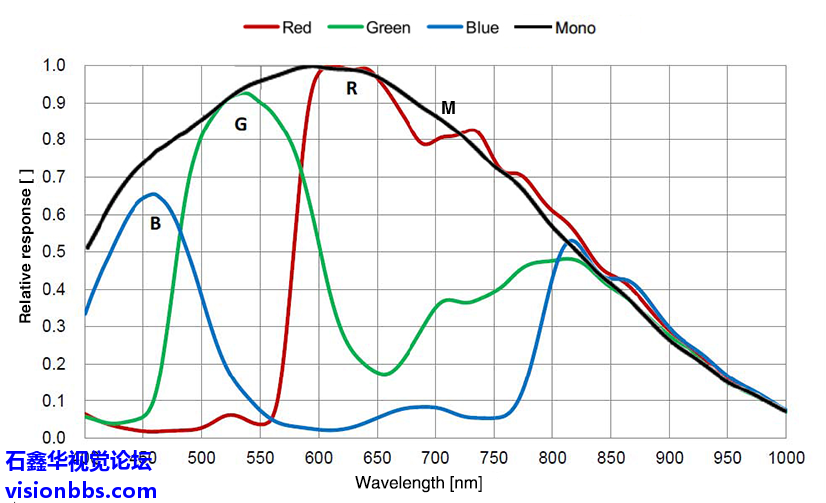

    光谱曲线

    VEN-303-107U3M/C-FPC

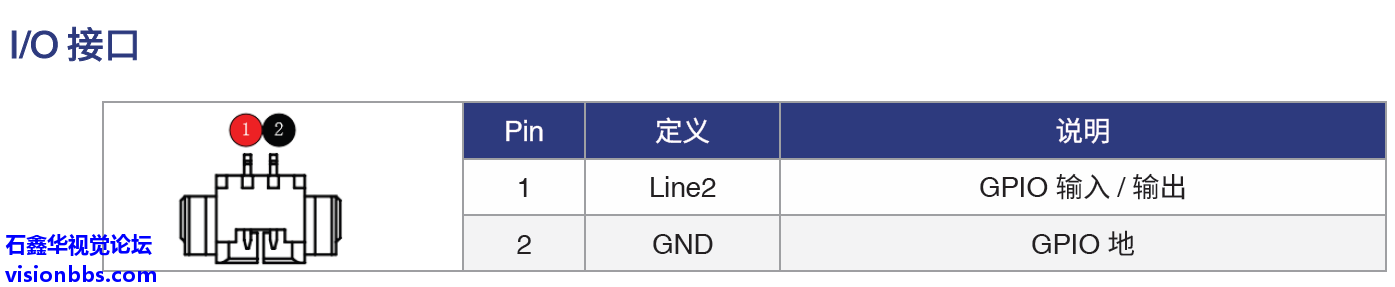

    IO接口

    大恒图像VEN-303-107U3M/C-FPC IO接口

    大恒图像VEN-303-107U3M/C-FPC FPC接口

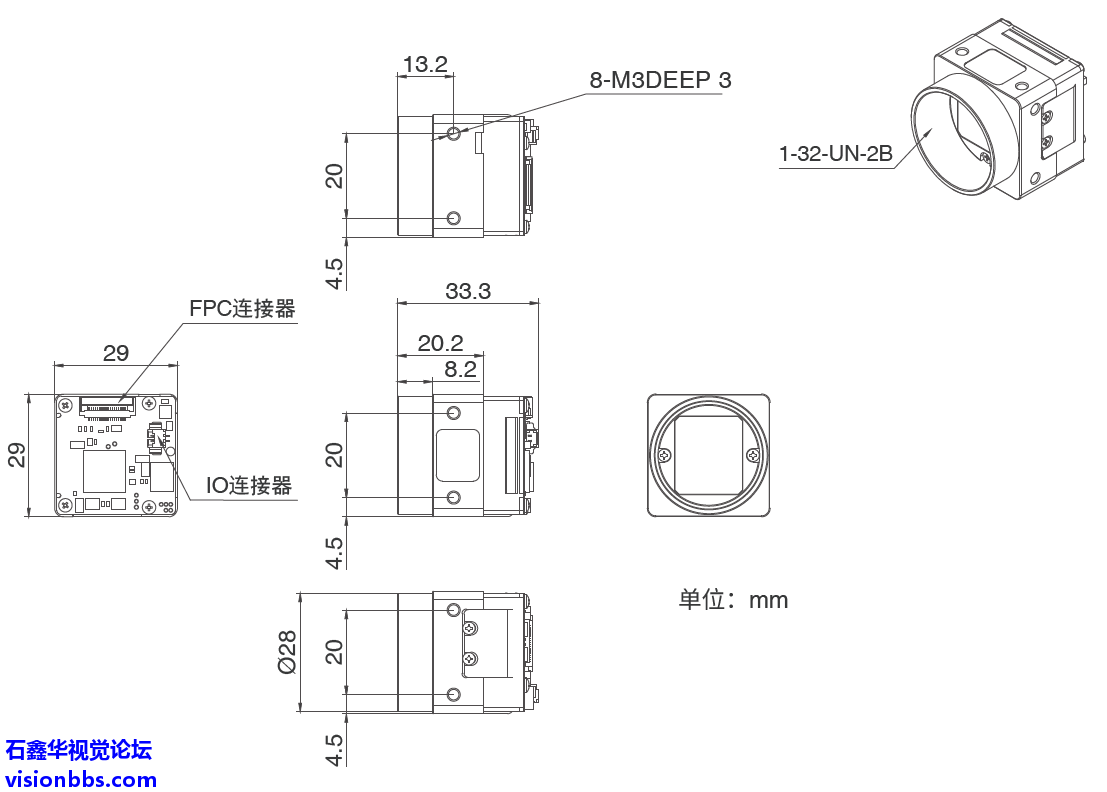

    机械尺寸

    VEN-303-107U3M/C-FPCC
