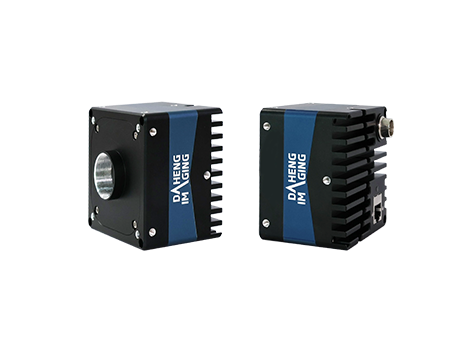

    大恒图像火星MARS-GT系列10GigE接口工业相机火星MARS-GT系列
    10GigE接口，高分辨率，高传输带宽，高清晰度，低噪声

    火星家族10GigE（MARS-GT）系列是大恒图像最新推出的万兆网工业数字相机，通过10GigE数据接口进行图像数据传输，最大传输速率可达10Gbit/s，并集成I/O（GPIO）接口，功能丰富，可输出高分辨率、高清晰度图像，适用于工业检测、轨道交通、科研、3D重构、教育及医疗等领域。

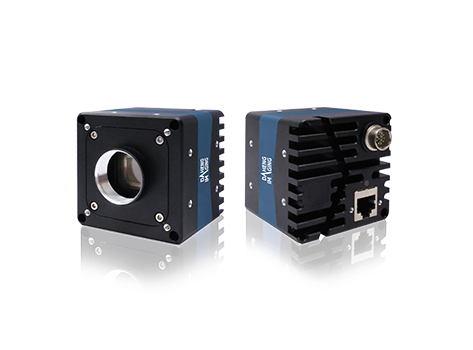

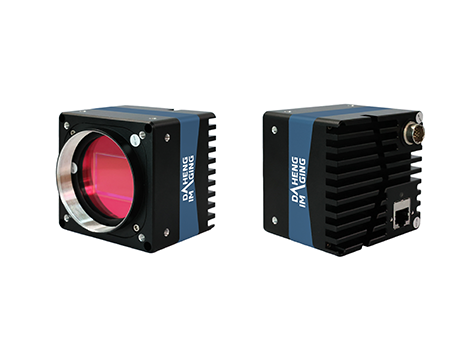

    火星MARS-GT系列
    火星MARS-GT系列
    火星MARS-GT系列
    火星MARS-GT系列



    高速传输，稳定性高


    10GigE 数据接口，传输速率可达 10Gbit/s
    更低热噪声，优质成像


    强大散热技术，有限体积内最大限度发挥相机性能
    高可靠性，外形坚固


    提供线缆锁紧装置，稳定工作在各种恶劣环境下

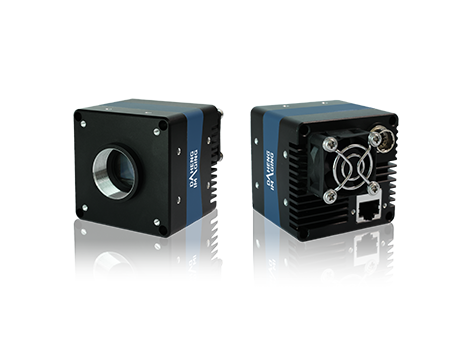

    多种制冷选项


    TEC制冷+风扇、风扇主动散热或被动散热方式
    功能丰富，图像质量更佳


    支持序列、环境光源预设、Gamma 等功能，优化图像质量
    典型应用领域


    屏幕显示、PCB检测等高精度半导体、消费电子领域表现出色

    适配北极星 GVSP 图像采集卡
    MARS-GT 系列相机搭配POLS-GEV 图像采集卡，更好的发挥相机性能。采集卡基于PCIe Gen3 接口总线及 GigE Vision V1.2 协议，最多同时支持 4 通道连接，单通道最高速率 10Gbps，实现高速图像采集与数据传输，CPU占用率低，高可靠性、高性价比。
    火星 10GigE 相机现已推出 SWIR 型号
    MARS-GT-SWIR 系列短波红外相机搭载 Sony SenSWIR CMOS 传感器，支持 400nm~1700nm 宽光谱范围，简化系统成本，提高处理速度，TEC制冷可实现低噪声高灵敏度成像，适用于半导体、刑侦、激光检测、材料分拣、食品分选、晶圆检测等领域。
    大恒图像科研级SWIR短波红外相机_工业相机_机器视觉硬件_LabVIEW视觉_图像处理系统教程-工业相机镜头LED光源控制器-LabVIEW-Vision-Halcon

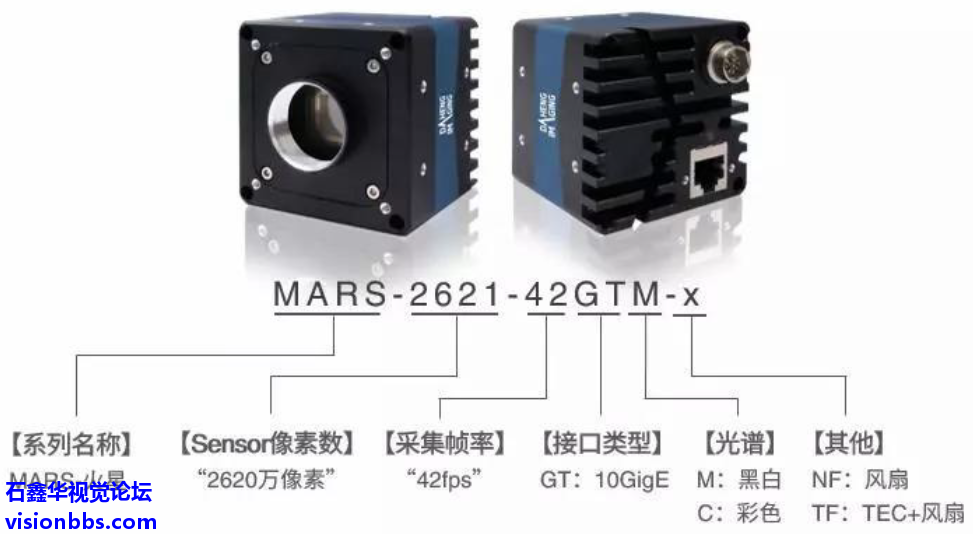

    型号名称说明
    火星系列10GigE 接口数字相机的详细信息在下文功能/性能列表给出。每一个相机型号由其Sensor最大分辨率、最大分辨率下最大帧率，以及Sensor 的彩色/黑白类型确定。
    10GigE 介绍
    10GigE 在一些领域又称为10GBASE-T，10GBASE-T 是一种使用铜缆双绞线连接（超六类或以上）的以太网规范，数据层有效带宽为10Gbit/s。与10GBASE-T 对应的IEEE 标准是802.3an-2006。
    GigE Vision 自2006 年发布以来一直采用千兆网作为传输接口，随着Sensor 分辨率和帧率的逐渐增大，千兆网的传输速度已经逐渐成为了制约GigEVision 相机的瓶颈。MARS-GT 相机的传输部分基于10BASE-T技术，最高传输速率达到10Gbit/s，并支持速率切换为1Gbit/s，大大提升了网络相机的传输速度，拓展了网络相机的应用领域。
    由于传输速度大大提升，与千兆网相机相比，10GigE 相机的功耗明显增大，MARS-GT 相机采用了独特的散热技术(被动散热技术)，使得相机在有限的体积内最大限度的发挥传输能力，相机可靠性高，环境适应性强。
    当前PC 一般都不支持10GigE 传输接口，因此用户需要单独购买10GigE 的网卡，推荐使用IOI 厂商的网卡，双口网卡型号为DGEAP2X-PCIE8XG302，单口网卡型号为GE10-PCIE4XG301。网卡驱动应为3.1.7 及以上版本，网卡驱动可以从IOI 官网进行下载。网卡一般要求PC 的PCIe 插槽为×4 Gen3，双口网卡要求PCIe 插槽为×8。
    遵循的标准
    相机遵循GigE Vision1.2 标准，GEN< i >CAM3.0 标准。

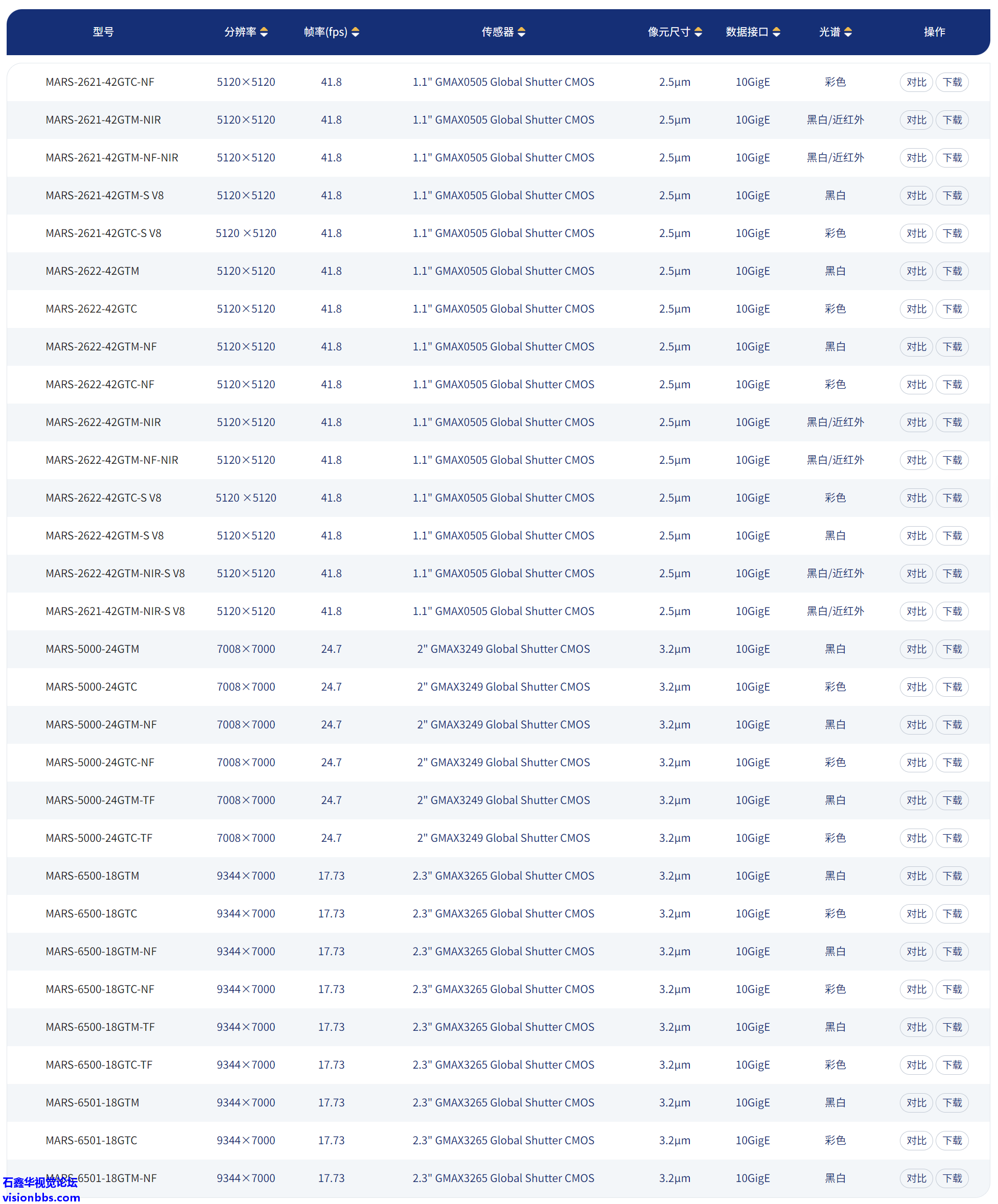

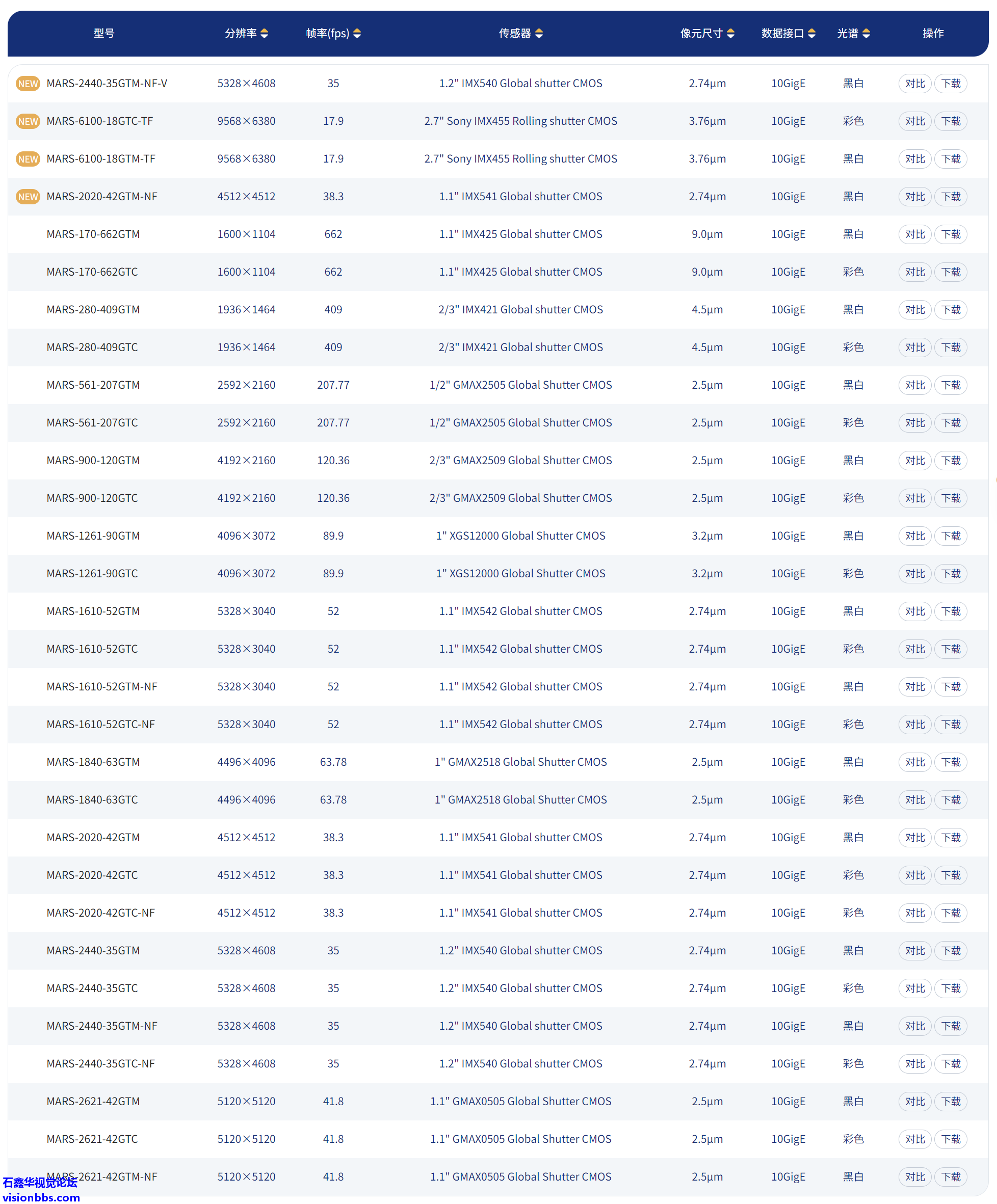

    产品列表

    1600×1104
    662
    1.1" IMX425 Global shutter CMOS
    9.0μm
    10GigE
    彩色
    1600×1104
    662
    1.1" IMX425 Global shutter CMOS
    9.0μm
    10GigE
    黑白
    1936×1464
    409
    2/3" IMX421 Global shutter CMOS
    4.5μm
    10GigE
    彩色
    1936×1464
    409
    2/3" IMX421 Global shutter CMOS
    4.5μm
    10GigE
    黑白
    2592×2160
    207.77
    1/2" GMAX2505 Global Shutter CMOS
    2.5μm
    10GigE
    彩色
    2592×2160
    207.77
    1/2" GMAX2505 Global Shutter CMOS
    2.5μm
    10GigE
    黑白
    4192×2160
    120.36
    2/3" GMAX2509 Global Shutter CMOS
    2.5μm
    10GigE
    彩色
    4192×2160
    120.36
    2/3" GMAX2509 Global Shutter CMOS
    2.5μm
    10GigE
    黑白
    4096×3072
    89.9
    1" XGS12000 Global Shutter CMOS
    3.2μm
    10GigE
    彩色
    4096×3072
    89.9
    1" XGS12000 Global Shutter CMOS
    3.2μm
    10GigE
    黑白
    5328×3040
    52
    1.1" IMX542 Global shutter CMOS
    2.74μm
    10GigE
    彩色
    5328×3040
    52
    1.1" IMX542 Global shutter CMOS
    2.74μm
    10GigE
    黑白
    5328×3040
    52
    1.1" IMX542 Global shutter CMOS
    2.74μm
    10GigE
    彩色
    5328×3040
    52
    1.1" IMX542 Global shutter CMOS
    2.74μm
    10GigE
    黑白
    4496×4096
    63.78
    1" GMAX2518 Global Shutter CMOS
    2.5μm
    10GigE
    彩色
    4496×4096
    63.78
    1" GMAX2518 Global Shutter CMOS
    2.5μm
    10GigE
    黑白
    4512×4512
    38.3
    1.1" IMX541 Global shutter CMOS
    2.74μm
    10GigE
    彩色
    4512×4512
    38.3
    1.1" IMX541 Global shutter CMOS
    2.74μm
    10GigE
    黑白
    4512×4512
    38.3
    1.1" IMX541 Global shutter CMOS
    2.74μm
    10GigE
    彩色
    4512×4512
    38.3
    1.1" IMX541 Global shutter CMOS
    2.74μm
    10GigE
    黑白
    5328×4608
    35
    1.2" IMX540 Global shutter CMOS
    2.74μm
    10GigE
    彩色
    5328×4608
    35
    1.2" IMX540 Global shutter CMOS
    2.74μm
    10GigE
    黑白
    5328×4608
    35
    1.2" IMX540 Global shutter CMOS
    2.74μm
    10GigE
    彩色
    5328×4608
    35
    1.2" IMX540 Global shutter CMOS
    2.74μm
    10GigE
    黑白
    5328×4608
    35
    1.2" IMX540 Global shutter CMOS
    2.74μm
    10GigE
    黑白
    5120×5120
    41.8
    1.1" GMAX0505 Global Shutter CMOS
    2.5μm
    10GigE
    彩色
    5120×5120
    41.8
    1.1" GMAX0505 Global Shutter CMOS
    2.5μm
    10GigE
    黑白
    5120×5120
    41.8
    1.1" GMAX0505 Global Shutter CMOS
    2.5μm
    10GigE
    彩色
    5120×5120
    41.8
    1.1" GMAX0505 Global Shutter CMOS
    2.5μm
    10GigE
    黑白
    5120×5120
    41.8
    1.1" GMAX0505 Global Shutter CMOS
    2.5μm
    10GigE
    黑白/近红外
    5120×5120
    41.8
    1.1" GMAX0505 Global Shutter CMOS
    2.5μm
    10GigE
    黑白/近红外
    5120 ×5120
    41.8
    1.1" GMAX0505 Global Shutter CMOS
    2.5μm
    10GigE
    彩色
    5120×5120
    41.8
    1.1" GMAX0505 Global Shutter CMOS
    2.5μm
    10GigE
    黑白
    5120×5120
    41.8
    1.1" GMAX0505 Global Shutter CMOS
    2.5μm
    10GigE
    黑白/近红外
    5120×5120
    41.8
    1.1" GMAX0505 Global Shutter CMOS
    2.5μm
    10GigE
    彩色
    5120×5120
    41.8
    1.1" GMAX0505 Global Shutter CMOS
    2.5μm
    10GigE
    黑白
    5120×5120
    41.8
    1.1" GMAX0505 Global Shutter CMOS
    2.5μm
    10GigE
    彩色
    5120×5120
    41.8
    1.1" GMAX0505 Global Shutter CMOS
    2.5μm
    10GigE
    黑白
    5120×5120
    41.8
    1.1" GMAX0505 Global Shutter CMOS
    2.5μm
    10GigE
    黑白/近红外
    5120×5120
    41.8
    1.1" GMAX0505 Global Shutter CMOS
    2.5μm
    10GigE
    黑白/近红外
    5120 ×5120
    41.8
    1.1" GMAX0505 Global Shutter CMOS
    2.5μm
    10GigE
    彩色
    5120×5120
    41.8
    1.1" GMAX0505 Global Shutter CMOS
    2.5μm
    10GigE
    黑白
    5120×5120
    41.8
    1.1" GMAX0505 Global Shutter CMOS
    2.5μm
    10GigE
    黑白/近红外
    7008×7000
    24.7
    2" GMAX3249 Global Shutter CMOS
    3.2μm
    10GigE
    彩色
    7008×7000
    24.7
    2" GMAX3249 Global Shutter CMOS
    3.2μm
    10GigE
    黑白
    7008×7000
    24.7
    2" GMAX3249 Global Shutter CMOS
    3.2μm
    10GigE
    彩色
    7008×7000
    24.7
    2" GMAX3249 Global Shutter CMOS
    3.2μm
    10GigE
    黑白
    7008×7000
    24.7
    2" GMAX3249 Global Shutter CMOS
    3.2μm
    10GigE
    彩色
    7008×7000
    24.7
    2" GMAX3249 Global Shutter CMOS
    3.2μm
    10GigE
    黑白
    9568×6380
    17.9
    2.7" Sony IMX455 Rolling shutter  CMOS
    3.76μm
    10GigE
    彩色
    9568×6380
    17.9
    2.7" Sony IMX455 Rolling shutter  CMOS
    3.76μm
    10GigE
    黑白
    9344×7000
    17.73
    2.3" GMAX3265 Global Shutter CMOS
    3.2μm
    10GigE
    彩色
    9344×7000
    17.73
    2.3" GMAX3265 Global Shutter CMOS
    3.2μm
    10GigE
    黑白
    9344×7000
    17.73
    2.3" GMAX3265 Global Shutter CMOS
    3.2μm
    10GigE
    彩色
    9344×7000
    17.73
    2.3" GMAX3265 Global Shutter CMOS
    3.2μm
    10GigE
    黑白
    9344×7000
    17.73
    2.3" GMAX3265 Global Shutter CMOS
    3.2μm
    10GigE
    彩色
    9344×7000
    17.73
    2.3" GMAX3265 Global Shutter CMOS
    3.2μm
    10GigE
    黑白
    9344×7000
    17.73
    2.3" GMAX3265 Global Shutter CMOS
    3.2μm
    10GigE
    彩色
    9344×7000
    17.73
    2.3" GMAX3265 Global Shutter CMOS
    3.2μm
    10GigE
    黑白
    9344×7000
    17.73
    2.3" GMAX3265 Global Shutter CMOS
    3.2μm
    10GigE
    彩色
    9344×7000
    17.73
    2.3" GMAX3265 Global Shutter CMOS
    3.2μm
    10GigE
    黑白
    9344×7000
    17.73
    2.3" GMAX3265 Global Shutter CMOS
    3.2μm
    10GigE
    彩色
    9344×7000
    17.73
    2.3" GMAX3265 Global Shutter CMOS
    3.2μm
    10GigE
    黑白
