大恒图像多光谱相机

配备索尼InGaAs ViSWIR传感器IMX990，1台短波相机，4个通道图像输出，支持编码器触发采集和连续采集。

多光谱相机

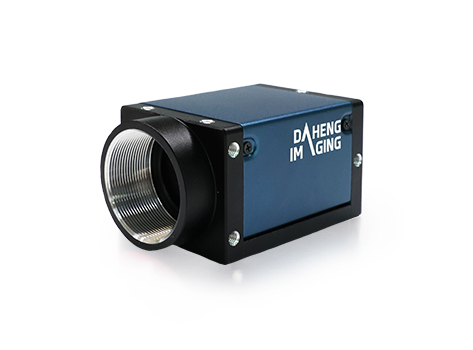

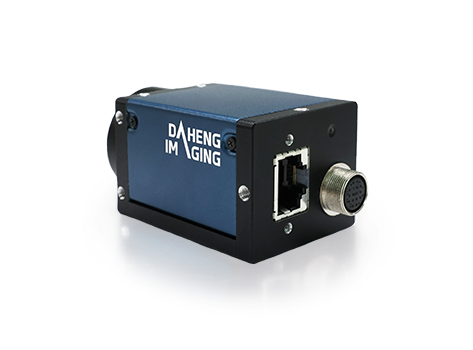

大恒图像多光谱相机是大恒图像自主研发的新一代产品，结构紧凑，外观小巧，支持多个波段可选输出， 提供多种采集方式， 通过2.5GigE数据接口进行图像数据传输，支持Power over Ethernet，集成I/O接口，提供线缆锁紧装置， 能够灵活安装并稳定工作在各种恶劣环境下，适用于水分测量、半导体检测、 塑料分类等领域。

大恒多光谱相机

大恒多光谱相机

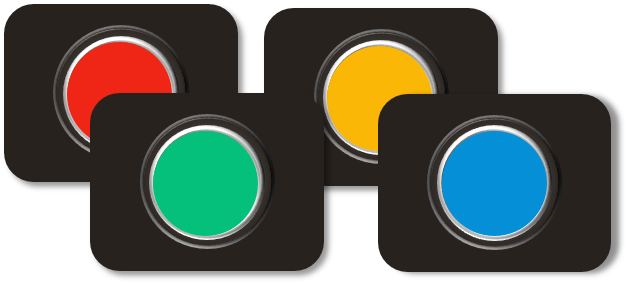

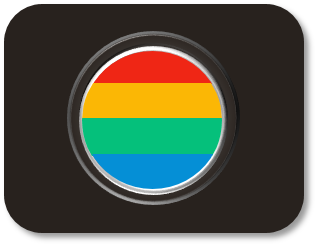

★ 4 种波长检测比对 ★	多光谱相机	普通相机 4 台    (附带与筛选波长相对应的带通滤波器)
价格	4种波长	4种波长
相机系统能获取的波长数量	不需要	不需要
设置所需空间	1台相机大小	1台相机大小
相同视角下同时拍摄4种波长	能	不能

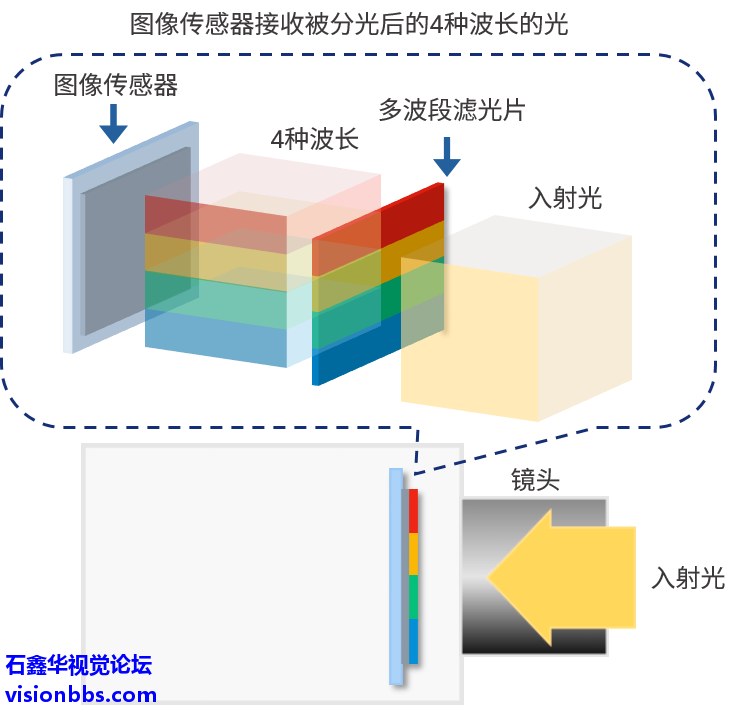

多光谱相机测量原理

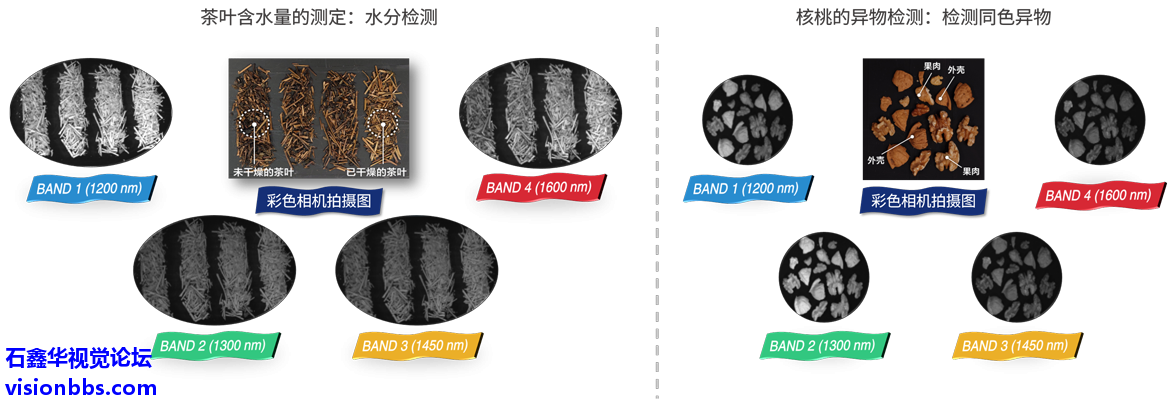

多光谱相机应用示例

2.5GigE 介绍

2.5GigE 在一些领域又称为2.5GBASE-T，2.5GBASE-T 的传输原理是通过4 对线，每对速率625Mbps, 从而达到2.5Gbps 的传输速率。与2.5GBASE-T 对应的IEEE 标准是802.3bz。

GigE Vision 自2006 年发布以来一直采用千兆网作为传输接口，随着Sensor 分辨率和帧率的逐渐增大，千兆网的传输速度已经逐渐成为了制约GigEVision 相机的瓶颈。

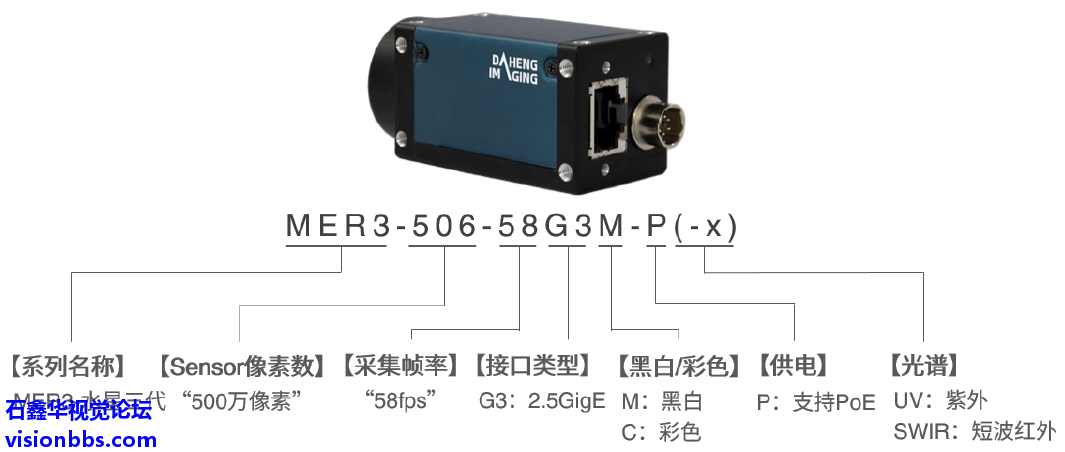

型号名称说明

水星二代2.5Gige 接口数字相机的详细信息在下文功能/性能列表给出。每一个相机型号由其Sensor 最大分辨率、最大分辨率下最大帧率，以及Sensor 的彩色/黑白类型确定。

遵循的标准

相机遵循GigE Vision1.2 标准，GEN< i >CAM3.0 标准和IEEE802.3af 标准。

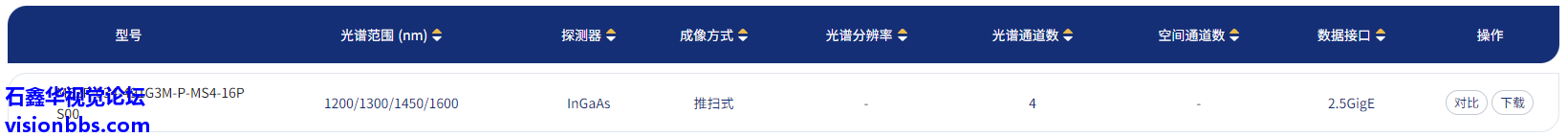

产品列表

型号	光谱范围 (nm)	探测器	成像方式	光谱分辨率	光谱通道数	帧率(fps)	数据接口
ME2P-034-491G3M-P-MS4-16P  S00	1200 / 1300 / 1450 / 1600	InGaAs	推扫式	1280× 256 ( 每个 band 包含 64 线 )	4	491@8bit   457@10bit   261@12bit	2.5GigE
