大恒金星VEN-304-56U3M/C-S 300万像素56帧分体式单目USB3.0接口板级相机

金星（VENUS）系列是大恒图像推出的成熟的板级工业数字相机，有一体式和分体式两种类型可供选择，相机小巧轻便，部分型号采用FPC软排线连接，安装更加灵活，为有极小空间、低重量、低功耗以及低发热量等需求的用户提供了很好的选择。

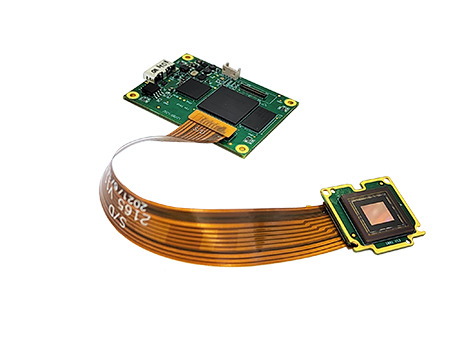

大恒金星VEN-304-56U3M/C-S工业相机

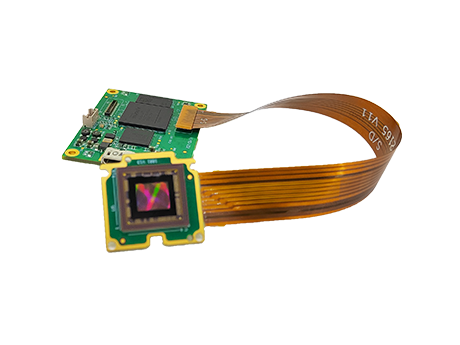

大恒金星VEN-304-56U3M/C-S工业相机

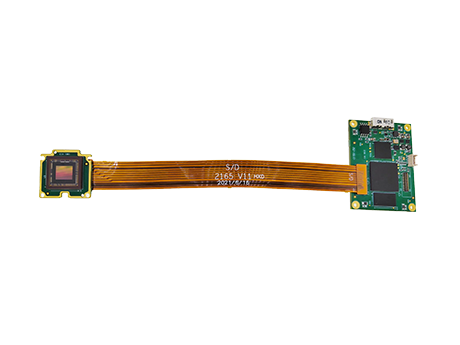

大恒金星VEN-304-56U3M/C-S工业相机

VEN-304-56U3M/C-S

金星系列分体式单目USB3.0接口板级相机

VEN-304-56U3M/C-S是大恒图像自主研发的金星系列（VEN-U3）分体式工业数字相机，为有极小空间、低重量、低功耗以及低发热量等需求的用户提供了极佳的选择。VEN-304-56U3M/C-S是单成像板相机，采用全局曝光的 Sony CMOS 感光芯片，通过USB3.0(Micro-B)数据接口进行图像数据传输，提供 C-Mount 和 No-Mount 两个版本可选，外壳尺寸（C-Mount）仅为29(W)×29(H)×20.2(L)mm，具有较大的安装灵活性。

规格参数

型号	VEN-304-56U3M-S	VEN-304-56U3C-S
分辨率	2048×1536
帧率（fps）	56
传感器厂家	SONY
传感器	1/1.8" Global shutter CMOS
像素尺寸	3.45μm×3.45μm
像素深度	8bit，12bit
数据接口	USB3.0
镜头接口	No-mount，C
光谱	黑白	彩色
图像数据格式	Mono8/Mono12	Bayer RG8/Bayer RG12
信噪比	40.76dB
曝光时间	标准：20μs ~ 1s
增益	0dB ~ 24dB
Binning	1×1，1×2，1×4，2×1，2×2，2×4，4×1，4×2，4×4
像素抽样	不支持
镜像翻转	水平镜像，垂直镜像
I/O接口	2路双向GPIO
供电需求	USB3.0总线供电
功耗	2.59W@5VDC
工作温度	0° C ~ +45° C
存储温度	-20° C ~ +70° C
工作湿度	10% ~ 80%
机械尺寸（W×H ×L）	C口：29 mm × 29 mm × 20.2 mm，采集板：40 mm × 54 mm，成像板：27 mm × 26.2 mm
重量	32 g（C口）；18 g（裸板）
认证及标准	CE，RoHS， USB3 Vision，GenICam

性能特点

ROI、增益、自动增益、曝光时间、自动曝光

通过USB3.0数据接口输出Mono8 / Mono12

三种工作方式：连续采集/ 软触发采集/ 外触发采集

支持Binning 功能

支持参数组功能

支持水平镜像和垂直镜像功能

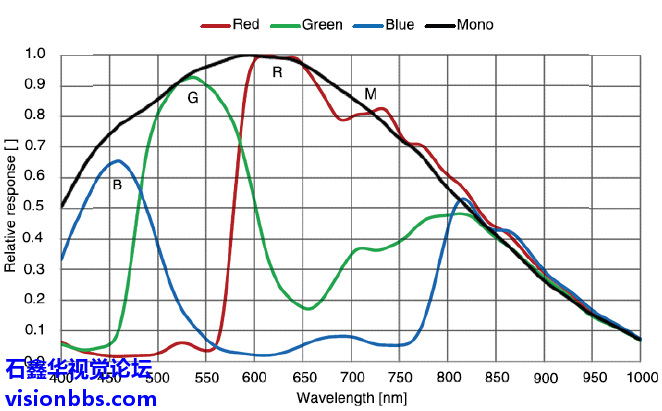

光谱曲线

VEN-304-56U3M/C-S

IO接口

大恒图像VEN-304-56U3M/C-S IO接口

机械尺寸

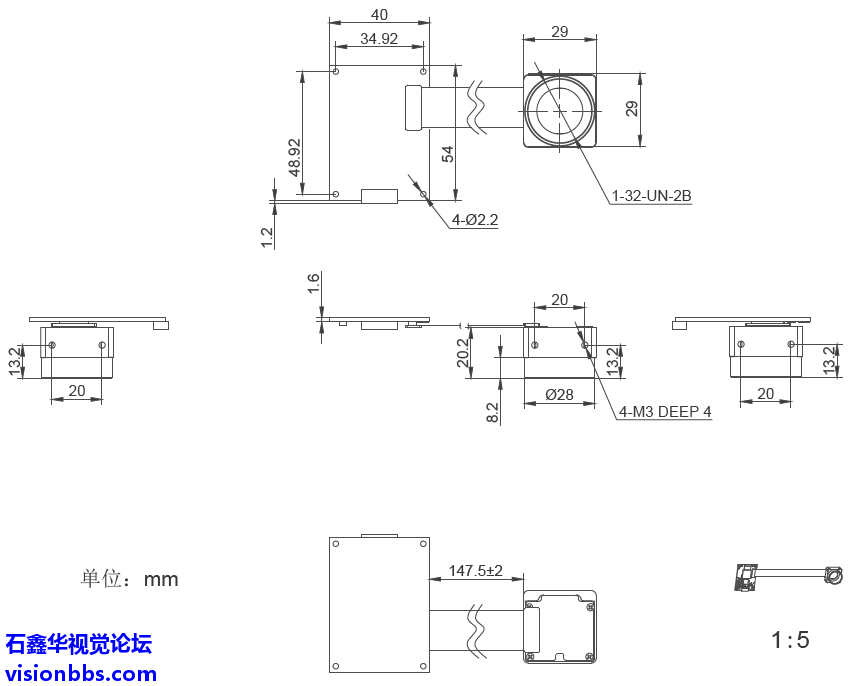

VEN-304-56U3M/C-S，C口

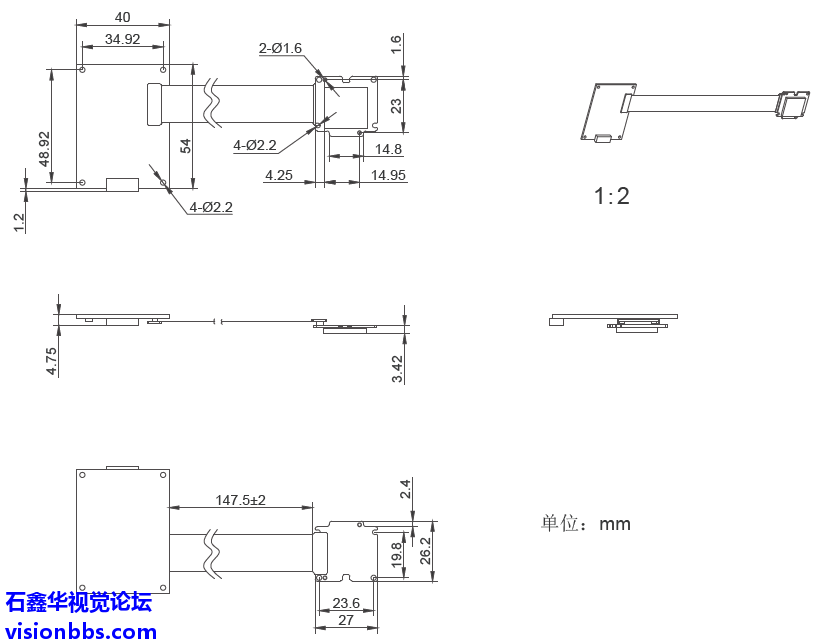

VEN-304-56U3M/C-S，No-Mount
