大恒图像火星MARS-X2系列CXP2.0接口工业相机

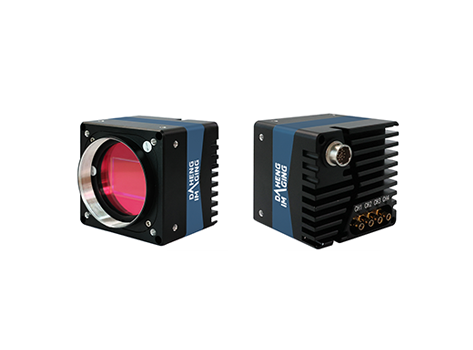

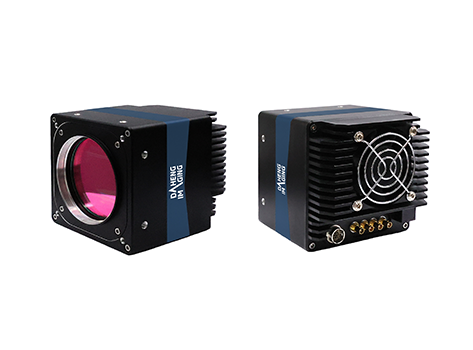

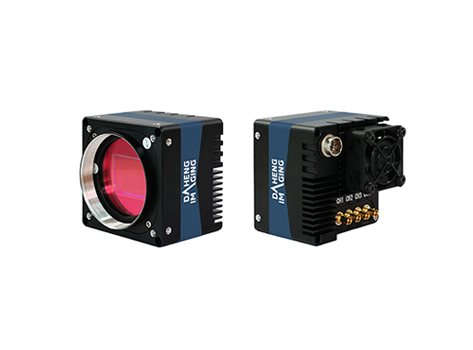

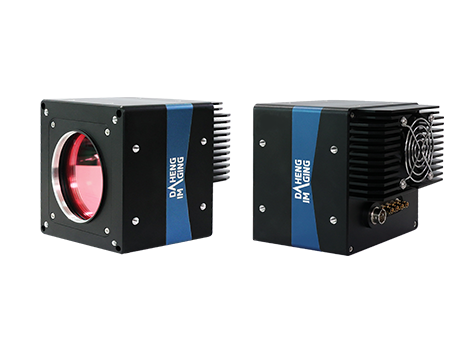

火星MARS-X2系列

大恒图像火星 CoaXPress2.0 接口工业相机采用高性能 CoaXPress2.0 接口进行图像数据的高速传输， 单通道传输速率可达 12.5Gbit/s。部分型号相机配置 TEC 制冷系统和散热风扇，能够有效减少热噪声，生成优质图像。火星 CoaXPress2.0 接口相机传输速度快、传输稳定性高、功耗低、TEC制冷降温快速平稳、输出图像质量清晰，适用于消费电子、工业检测、医疗、科研、教育等领域。

火星 MARS-X2系列

火星MARS-X2系列

火星MARS-X2系列

火星MARS-X2系列

	高速传输，稳定性高       CoaXPress 2.0 数据接口，单通道传输速度可达12.5Gbit/s
	更低热噪声，优质成像       TEC 制冷，降温快速平稳（环境温度低15℃±0.5℃）
	更低功耗，更高带宽       兼具高带宽与低功耗的优质解决方案
	散热灵活，多种方式可选       可选TEC制冷、风扇主动散热或被动散热方式
	功能丰富，图像质量更佳       支持序列、环境光源预设、Gamma 等功能，优化图像质量
	典型应用领域       LED 检测、PCB检测等高精度半导体、消费电子领域表现出色

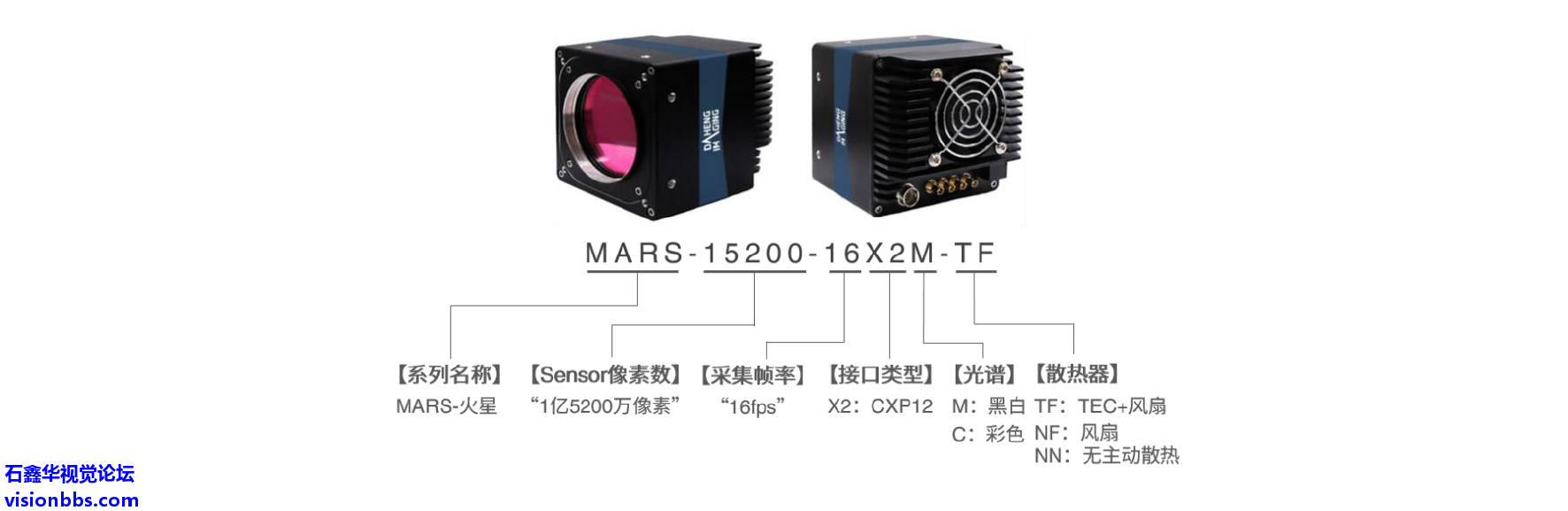

型号名称说明

火星（MARS）CoaXPress 接口数字相机的详细信息在下文功能/性能列表给出。每一个相机型号由其Sensor最大分辨率、最大分辨率下最大帧率，以及Sensor的彩色/黑白类型确定。

遵循的标准

相机遵循CoaXPress2.0 标准，可以配合当前主流厂商Matrox、Euresys、大恒图像的采集卡进行图像采集及控制。

适配北极星 CoaXPress 图像采集卡

MARS-CXP 系列相机搭配 POLS-CXP图像采集卡，更好的发挥相机性能。采集卡基于PCIe Gen3 接口总线及 CXP2.0 协议，最多同时支持 4 通道 HD-BNC 连接，最大主机带宽 6700MB/s，实现高速图像采集与数据传输，丰富的图像预处理功能，高可靠性、高性价比。

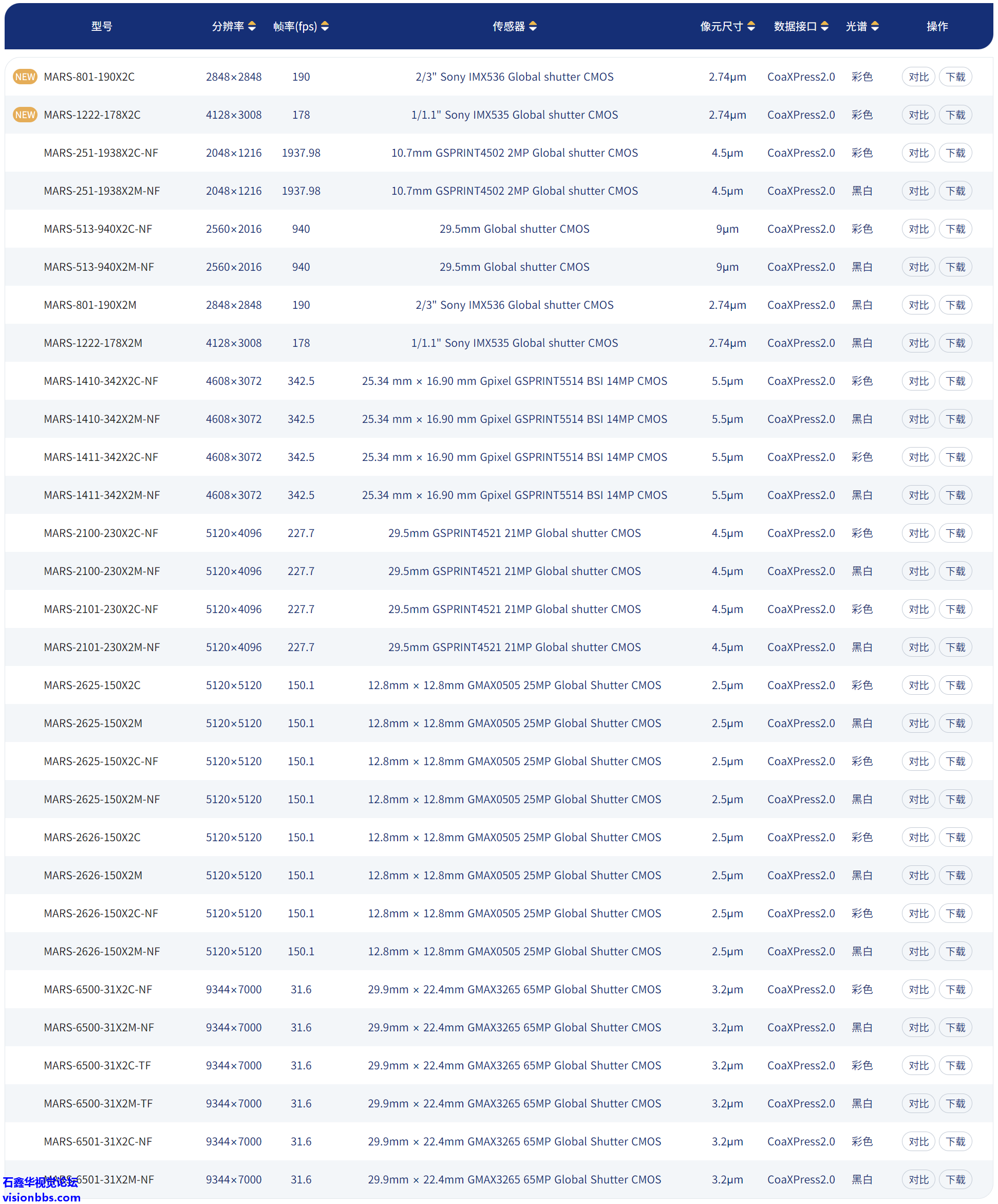

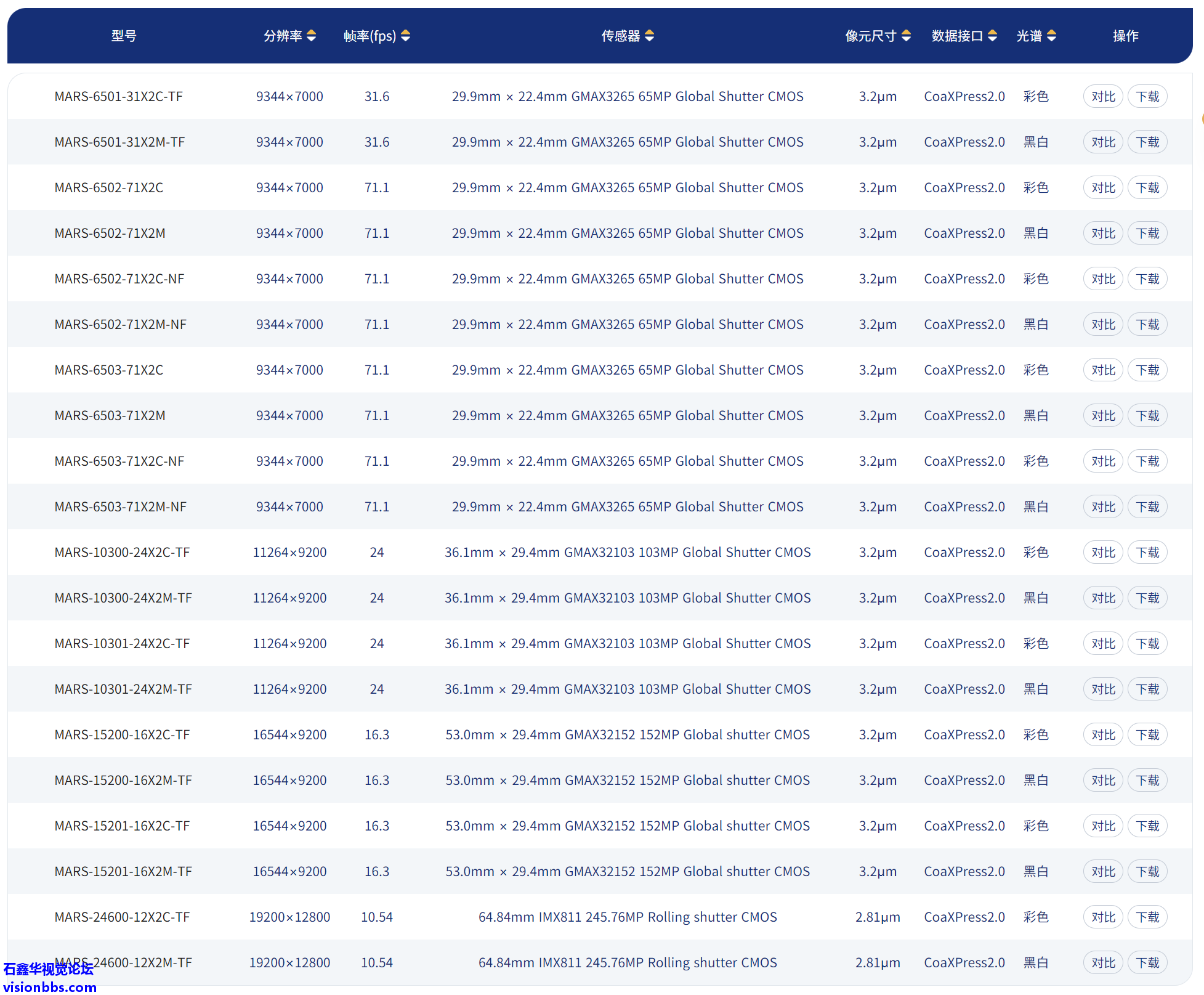

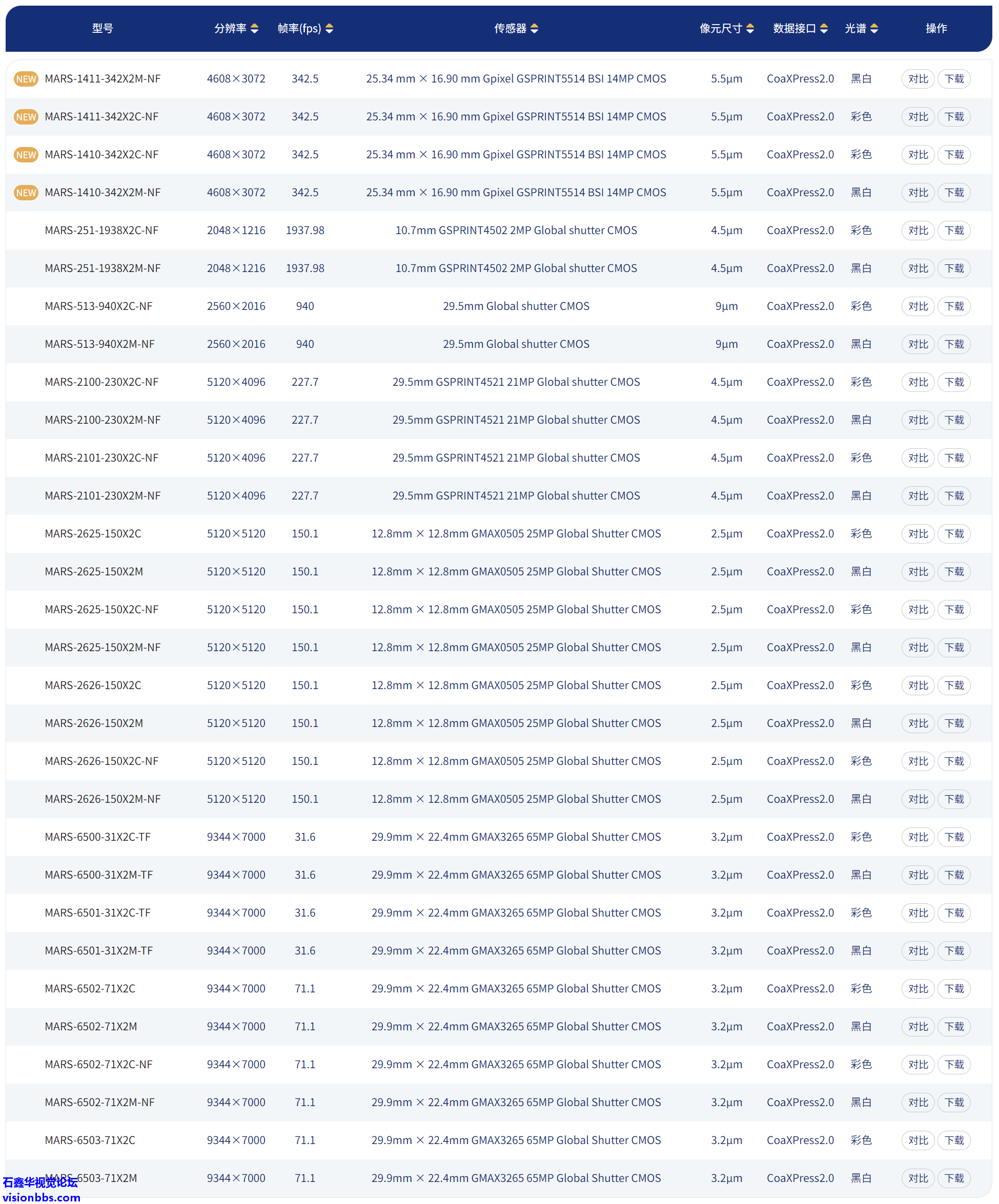

产品列表

型号	分辨率	帧率(fps)	图像传感器	像元尺寸	数据接口	光谱颜色
MARS-251-1938X2C-NF	2048×1216	1937.98	10.7mm GSPRINT4502 2MP Global  shutter  CMOS	4.5μm	CoaXPress2.0	彩色
MARS-251-1938X2M-NF	2048×1216	1937.98	10.7mm GSPRINT4502 2MP Global  shutter  CMOS	4.5μm	CoaXPress2.0	黑白
MARS-513-940X2C-NF	2560×2016	940	29.5mm Global shutter CMOS	9μm	CoaXPress2.0	彩色
MARS-513-940X2M-NF	2560×2016	940	29.5mm Global shutter CMOS	9μm	CoaXPress2.0	黑白
MARS-801-190X2C	2848×2848	190	2/3" Sony IMX536 Global shutter CMOS	2.74μm	CoaXPress2.0	彩色
MARS-801-190X2M	2848×2848	190	2/3" Sony IMX536 Global shutter CMOS	2.74μm	CoaXPress2.0	黑白
MARS-1222-178X2C	4128×3008	178	1/1.1" Sony IMX535 Global shutter  CMOS	2.74μm	CoaXPress2.0	彩色
MARS-1222-178X2M	4128×3008	178	1/1.1" Sony IMX535 Global shutter  CMOS	2.74μm	CoaXPress2.0	黑白
MARS-1410-342X2C-NF	4608×3072	342.5	25.34 mm × 16.90  mm Gpixel  GSPRINT5514 BSI 14MP CMOS	5.5μm	CoaXPress2.0	彩色
MARS-1410-342X2M-NF	4608×3072	342.5	25.34 mm × 16.90  mm Gpixel  GSPRINT5514 BSI 14MP CMOS	5.5μm	CoaXPress2.0	黑白
MARS-1411-342X2C-NF	4608×3072	342.5	25.34 mm × 16.90  mm Gpixel  GSPRINT5514 BSI 14MP CMOS	5.5μm	CoaXPress2.0	彩色
MARS-1411-342X2M-NF	4608×3072	342.5	25.34 mm × 16.90  mm Gpixel  GSPRINT5514 BSI 14MP CMOS	5.5μm	CoaXPress2.0	黑白
MARS-2100-230X2C-NF	5120×4096	227.7	29.5mm GSPRINT4521 21MP Global  shutter  CMOS	4.5μm	CoaXPress2.0	彩色
MARS-2100-230X2M-NF	5120×4096	227.7	29.5mm GSPRINT4521 21MP Global  shutter  CMOS	4.5μm	CoaXPress2.0	黑白
MARS-2101-230X2C-NF	5120×4096	227.7	29.5mm GSPRINT4521 21MP Global  shutter  CMOS	4.5μm	CoaXPress2.0	彩色
MARS-2101-230X2M-NF	5120×4096	227.7	29.5mm GSPRINT4521 21MP Global  shutter  CMOS	4.5μm	CoaXPress2.0	黑白
MARS-2625-150X2C	5120×5120	150.1	12.8mm × 12.8mm  GMAX0505 25MP  Global Shutter CMOS	2.5μm	CoaXPress2.0	彩色
MARS-2625-150X2M	5120×5120	150.1	12.8mm × 12.8mm  GMAX0505 25MP  Global Shutter CMOS	2.5μm	CoaXPress2.0	黑白
MARS-2625-150X2C-NF	5120×5120	150.1	12.8mm × 12.8mm  GMAX0505 25MP  Global Shutter CMOS	2.5μm	CoaXPress2.0	彩色
MARS-2625-150X2M-NF	5120×5120	150.1	12.8mm × 12.8mm  GMAX0505 25MP  Global Shutter CMOS	2.5μm	CoaXPress2.0	黑白
MARS-2626-150X2C	5120×5120	150.1	12.8mm × 12.8mm  GMAX0505 25MP  Global Shutter CMOS	2.5μm	CoaXPress2.0	彩色
MARS-2626-150X2M	5120×5120	150.1	12.8mm × 12.8mm  GMAX0505 25MP  Global Shutter CMOS	2.5μm	CoaXPress2.0	黑白
MARS-2626-150X2C-NF	5120×5120	150.1	12.8mm × 12.8mm  GMAX0505 25MP  Global Shutter CMOS	2.5μm	CoaXPress2.0	彩色
MARS-2626-150X2M-NF	5120×5120	150.1	12.8mm × 12.8mm  GMAX0505 25MP  Global Shutter CMOS	2.5μm	CoaXPress2.0	黑白
MARS-6500-31X2C-TF	9344×7000	31.6	29.9mm × 22.4mm  GMAX3265 65MP  Global Shutter CMOS	3.2μm	CoaXPress2.0	彩色
MARS-6500-31X2M-TF	9344×7000	31.6	29.9mm × 22.4mm  GMAX3265 65MP  Global Shutter CMOS	3.2μm	CoaXPress2.0	黑白
MARS-6501-31X2C-TF	9344×7000	31.6	29.9mm × 22.4mm  GMAX3265 65MP  Global Shutter CMOS	3.2μm	CoaXPress2.0	彩色
MARS-6501-31X2M-TF	9344×7000	31.6	29.9mm × 22.4mm  GMAX3265 65MP  Global Shutter CMOS	3.2μm	CoaXPress2.0	黑白
MARS-6502-71X2C	9344×7000	71.1	29.9mm × 22.4mm  GMAX3265 65MP  Global Shutter CMOS	3.2μm	CoaXPress2.0	彩色
MARS-6502-71X2M	9344×7000	71.1	29.9mm × 22.4mm  GMAX3265 65MP  Global Shutter CMOS	3.2μm	CoaXPress2.0	黑白
MARS-6502-71X2C-NF	9344×7000	71.1	29.9mm × 22.4mm  GMAX3265 65MP  Global Shutter CMOS	3.2μm	CoaXPress2.0	彩色
MARS-6502-71X2M-NF	9344×7000	71.1	29.9mm × 22.4mm  GMAX3265 65MP  Global Shutter CMOS	3.2μm	CoaXPress2.0	黑白
MARS-6503-71X2C	9344×7000	71.1	29.9mm × 22.4mm  GMAX3265 65MP  Global Shutter CMOS	3.2μm	CoaXPress2.0	彩色
MARS-6503-71X2M	9344×7000	71.1	29.9mm × 22.4mm  GMAX3265 65MP  Global Shutter CMOS	3.2μm	CoaXPress2.0	黑白
MARS-6503-71X2C-NF	9344×7000	71.1	29.9mm × 22.4mm  GMAX3265 65MP  Global Shutter CMOS	3.2μm	CoaXPress2.0	彩色
MARS-6503-71X2M-NF	9344×7000	71.1	29.9mm × 22.4mm  GMAX3265 65MP  Global Shutter CMOS	3.2μm	CoaXPress2.0	黑白
MARS-10300-24X2C-TF	11264×9200	24	36.1mm × 29.4mm  GMAX32103  103MP Global Shutter CMOS	3.2μm	CoaXPress2.0	彩色
MARS-10300-24X2M-TF	11264×9200	24	36.1mm × 29.4mm  GMAX32103  103MP Global Shutter CMOS	3.2μm	CoaXPress2.0	黑白
MARS-10301-24X2C-TF	11264×9200	24	36.1mm × 29.4mm  GMAX32103  103MP Global Shutter CMOS	3.2μm	CoaXPress2.0	彩色
MARS-10301-24X2M-TF	11264×9200	24	36.1mm × 29.4mm  GMAX32103  103MP Global Shutter CMOS	3.2μm	CoaXPress2.0	黑白
MARS-15200-16X2C-TF	16544×9200	16.3	53.0mm × 29.4mm  GMAX32152  152MP Global shutter CMOS	3.2μm	CoaXPress2.0	彩色
MARS-15200-16X2M-TF	16544×9200	16.3	53.0mm × 29.4mm  GMAX32152  152MP Global shutter CMOS	3.2μm	CoaXPress2.0	黑白
MARS-15201-16X2C-TF	16544×9200	16.3	53.0mm × 29.4mm  GMAX32152  152MP Global shutter CMOS	3.2μm	CoaXPress2.0	彩色
MARS-15201-16X2M-TF	16544×9200	16.3	53.0mm × 29.4mm  GMAX32152  152MP Global shutter CMOS	3.2μm	CoaXPress2.0	黑白
MARS-24600-12X2C-TF	19200×12800	10.54	64.84mm IMX811 245.76MP Rolling  shutter  CMOS	2.81μm	CoaXPress2.0	彩色
MARS-24600-12X2M-TF	19200×12800	10.54	64.84mm IMX811 245.76MP Rolling  shutter  CMOS	2.81μm	CoaXPress2.0	黑白
