ME2C-240-48GC(-P)大恒图像水星China GigE彩色工业相机

水星二代China 240万像素GigE接口工业相机，面向国产化需求，性价比更高，多种分辨率、帧率可选、提供多种采集方式。

水星二代China相机结构紧凑， 外观小巧（29×29mm）， 内置优异的图像处理（ ISP） 算法， 提供多种采集方式，面向国产化需求。ME2C-240-48GC(-P)相机采用全局曝光的GpixelGMAX4002 CMOS 感光芯片， 通过GigE数据接口进行图像数据的传输， 并集成I/O (GPIO) 接口， 提供线缆锁紧装置， 能稳定工作在各种恶劣环境下， 是极具市场竞争力 、价格优势和高性价比的工业数字相机产品。


登录/注册后可看大图

水星ME2C-G(-P)系列工业相机

应用领域

工业检测、医疗、科研、教育等领域。

功能特性

l  两种触发类型：帧开始（Frame Start）/ 帧高速连拍开始（Frame Burst Start）

l  支持 Binning、像素抽样、镜像

l  支持 Gamma、黑电平、查找表、参数组

l  彩色相机支持突发采集模式、数字移位、环境光源预设、颜色转换、饱和度、静态坏点校正功能

l  取消参数范围限制，可扩大曝光、增益、白平衡等参数的范围值

l  提供 16KB 用户数据区，保存算法系数、参数配置等

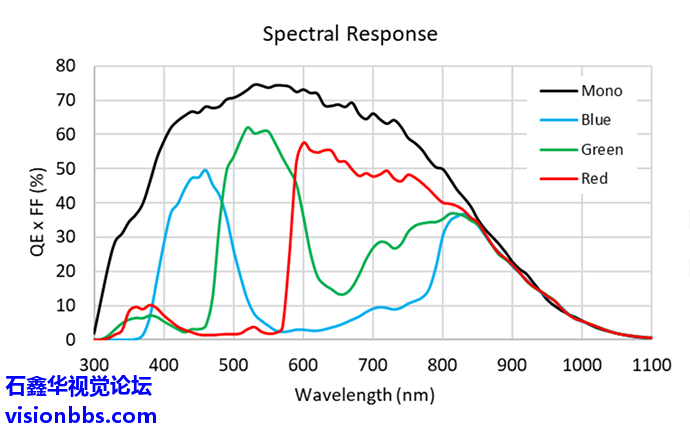

光谱曲线

规格参数

型号	ME2C-240-48GC	ME2C-240-48GC-P	ME2C-240-48GM	ME2C-240-48GM-P
品牌	大恒图像
系列	水星ME2C-G(-P)
分辨率	2048(H) × 1200(V)
传感器	Gpixel 1/1.7” GMAX4002 Global Shutter CMOS
像元尺寸	4μm × 4μm
帧率	47.87fps（突发采集高速模式下，采集帧率可达 73.10fps）
模数转换精度	12 bit
像素深度	8 bit，12 bit
光谱	彩色		黑白
图像数据格式	Bayer GB8 / Bayer GB12		Mono8 / Mono12
信噪比	38.96 dB		38.90 dB
曝光时间	标准：5μs ~ 1s，实际步长：1μs
增益	0dB ~ 24dB；默认值0dB，步长0.1dB
Binning	1×1，1×2，1×4，2×1，2×2，2×4		Sensor：1×1，1×2，2×1，2×2
像素抽样	水平 FPGA，垂直Sensor：1×1，1×2，1×4，2×1，2×2，2×4
同步方式	外触发，软触发
工作方式	单帧采集，连续采集，软触发采集，外触发采集
镜像翻转	水平镜像，垂直镜像
I/O接口	1 路光耦隔离输入，1 路光耦隔离输出，1 路双向 GPIO
数据接口	GigE	GigE POE	GigE	GigE POE
供电要求	12VDC-10% ~ 24VDC+10% 电源，ME2C-G-P 支持 PoE 供电（兼容IEEE802.3af）
额定功率	2.45W @ 12VDC	3.25W @ 12VDC   3.55W @ PoE	2.45W @ 12VDC	3.25W @ 12VDC   3.55W @ PoE
工作温度	0° C ~ +45° C
存储温度	-20°C ~ +70°C
工作湿度	10% ~ 80%
镜头接口	C/CS
机械尺寸	ME2C-G：29(W) × 29(H) × 29(L) mm（不含镜头接口和连接件）   ME2C-G-P：29(W) × 29(H) × 40.3(L) mm（不含镜头接口和连接件）
重量	ME2C-G：65 g；ME2C-G-P：75 g
软件	支持 HALCON，MERLIC，VisionPro，LabVIEW 等第三方软件
操作系统	32bit / 64bit Windows，Linux，Mac OS
认证及标准	CE，RoHS，FCC，ICES，UKCA，USB3  Vision®，GenICam®

IO接口


登录/注册后可看大图

机械尺寸


登录/注册后可看大图

ME2C-240-48GM/C


登录/注册后可看大图

ME2C-240-48GM/C-P
